Radiosändare Fmr-14 (M3955-714011)
Kortvågssändare Fmr-14.
Radioplan 56 låg till grund för det Luftoperativa Radionätet LOPRA. LOPRA systemet var ett landsomfattande signalnät var avsett för fjärrskrifttrafik mellan flottiljer och flygbaser samt organisationsenheter inom försvaret. Det ersatte det äldre systemet ”FV-radio”. Systemet bestod av en HuvudStation i fred HS och en KrigsHuvudStation KHS samt 16 st UnderStationer US, placerade från Skåne till Norrbotten. Alla Understationerna hade abonnenter, högre staber, Lfc och flygbaser, uppkopplade med radiolänk för överföring av tal och fjärrskrift.
Trafiken mellan Hs, Us och abonnenter förmedlades över ett radionät på kortvåg (KV) där i detta dokument beskrivna Radiosändaren Fmr-14 ingick.
Fmr-14 var en kortvågssändare med 10 kW uteffekt, som användes till fjärrskrifts-, morsetelegrafi- och telefonitrafik i LOPRA.
Fmr-14 bestod av:
- Styrstativ STEU 2220
- Antennväxlare TFUNK AWS 0257 för 2 sändare och 4 antenner för US från AEG Telefunken, Berlin.
- Antennväxlare TFUNK AWS 0258 för 6 sändare och 10 antenner för HS och KHS från AEG Telefunken, Berlin.
- Effektförstärkare 208U-10 från Collins Radio, Cedar Rapids USA.
- Övertonsfilter 635W-1 från Collins Radio, Cedar Rapids USA.
För fjärrmanöver av Fmr-14 fanns manöverapparater och manöversändarstativ med 2 manöversändare på mottagarstationerna.
I kombination med Rohde & Schwarz Logperiodiska antenner med 10 dB förstärkning på både sändarsidan och mottagarsidan fick man en total systemeffekt på 1000 kW från Fmr-14 sändarens 10 kW.

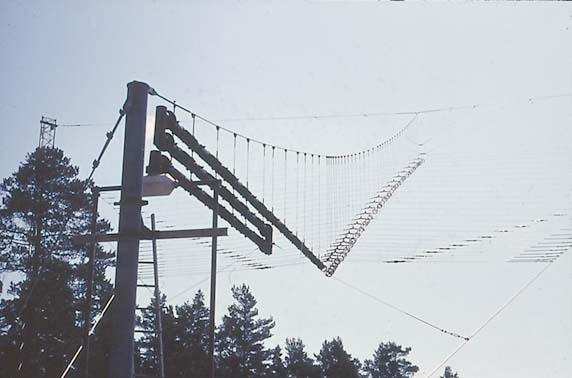

Log-periodiska antennen.
Under 1960-talet beställdes och levererades 48 Fmr-14, varav 12 sändare installerades på HS med 6 i varje sändarannex och 2 sändare i varje US sändarannex. De första Fmr-14 togs i drift i maj 1964 vid US8 utanför Skövde.
1969 beställdes 5 Fmr-14B till KHS sändarannex 1 och 1973 5 Fmr-14C till KHS sändarannex 2 och uppgradering av Fmr-14B till C. Totalt avskaffades inklusive reserver 58 Fmr-14.
Anpassningen mellan Telefunken och Collins utrustningar i Fmr-14 och Fmr-14B utfördes av AEG Telefunken i Berlin.
Anpassningen av Fmr-14C utfördes av SATT Elektronik AB med:
- Nytt styrstativ SATT 1.3114.100 med samma Oscillator TFUNK S STEU 1370 och Modulator MD 7292 m.m. som Fmr-14B
- Collins effektförstärkare 208U-10A
- Telefunken antennväxel AWS 0258
- SATT Elektroniks fjärrmanöversystem SKIM.
LOPRA systemet togs ur operativ drift 30 juni 1987.
I dec 1987 togs beslutet att avvända US2, HS annex 1 och 2 och Us18 i system FREDRIKA för kommunikation med räddningshelikoptrar och Herculesplanen från F7 Såtenäs. Det innebar att Fmr-14 behövde uppgraderas till Fmr-14D med:
- Dansk Radios styrdel SE-4010-025 som ersatte Oscillator TFUNK 2221
- Modulator TFUNK 2233
- Nycklingsenhet TFUNK 2234
I US2 och US18 fanns 4 Fmr-14D med ombyggd antennväxel TFUNK AWS 0257 för 4 sändare och 6 antenner.
Totalt fanns 14 Fmr-14D.
Anpassningen av Fmr-14D utfördes av Telub Teknik AB.

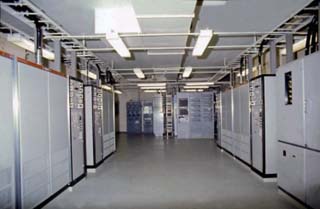

Fmr-14B vid KHS-S och Fmr-14C.
Tekniska data Fmr-14, Fmr-14B, Fmr-14C och Fmr-14D:
- HF-impedans 50 ohm
- Frekvensområde 2 – 30 MHz
- Uteffekt 10 kW
- Sändningsklasser
- Fmr-14, Fmr-14B, -14C: A1, A2, A3, A3A, A3B, A3H, A3J, F1, F4 och F6
- Fmr-14D: A1A, H2A (USB/LSB), H3E (USB/LSB), R3E (USB/LSB), J3E (USB/LSB), F1B och B8E (A3B)
- Övertonsdämpning < -80 dB
- Intermodulation
- Fmr-14, Fmr-14D: < - 38 dB
- Fmr-14B, Fmr-14C: < - 40 dB
Prototypkontroller av utrustningarna utfördes hos både AEG Telefunken Berlin och Collins Radio i Cedar Rapids USA. Leveranskontrollerna gjordes hos SATT i Stockholm. Tog fram installationsunderlag, utförde installationerna och driftsättningar.
Som Central verkstad utfördes reparationer på plats och på verkstad. 1970 tog Telub Teknik AB i Växjö över Centrala verkstadens uppgifter.
Film
TFUNK manöverapparat
Radiorum i tidigt skede
Sändarrum Fmr-14
LOPRA KV-antenner
LOPRA US Sändaranläggning
Läs mer:
LUFTOPERATIVA RADIONÄTET - del av luftförsvarets operativa och taktiska ledning (7 MB) Författare: Hans-Ove Görtz, Göran Gustafsson, Björn Pettersson (F01/21)
KV Radiosystem FREDRIKA Beskrivning (PDF)
KV Radiosystem FREDRIKA System och handhavande (PDF)
Skrivet av Göran Gustafsson
Fler bilder

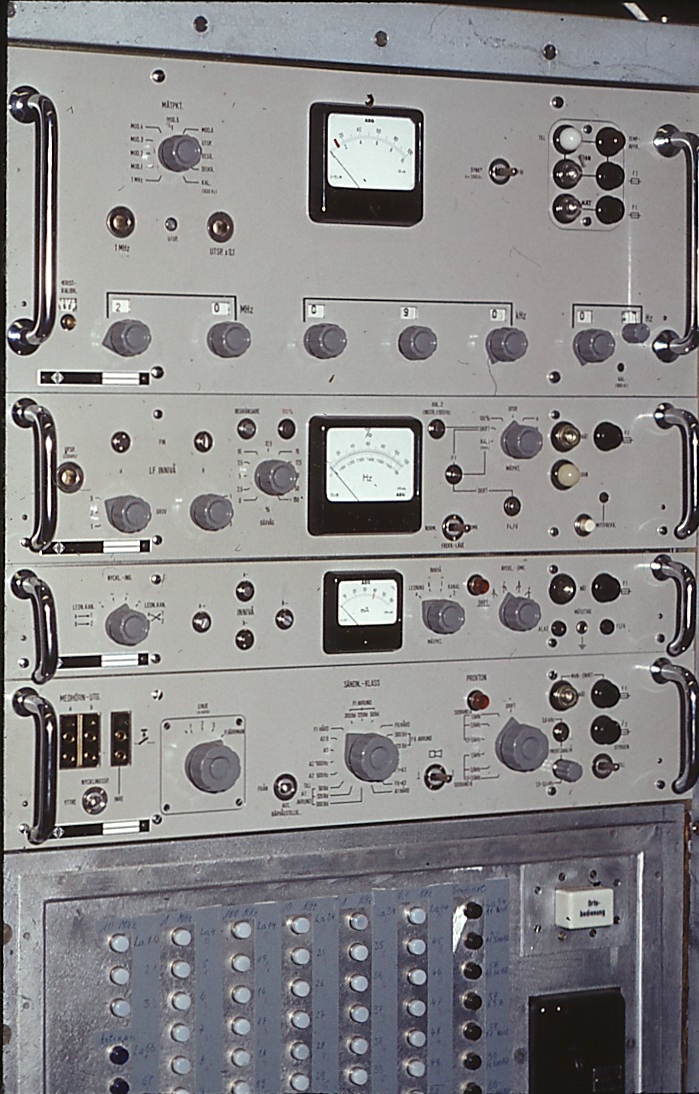

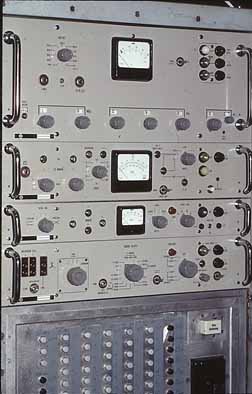

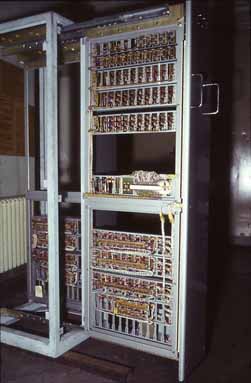

Styrgenerator och manöver sändare.

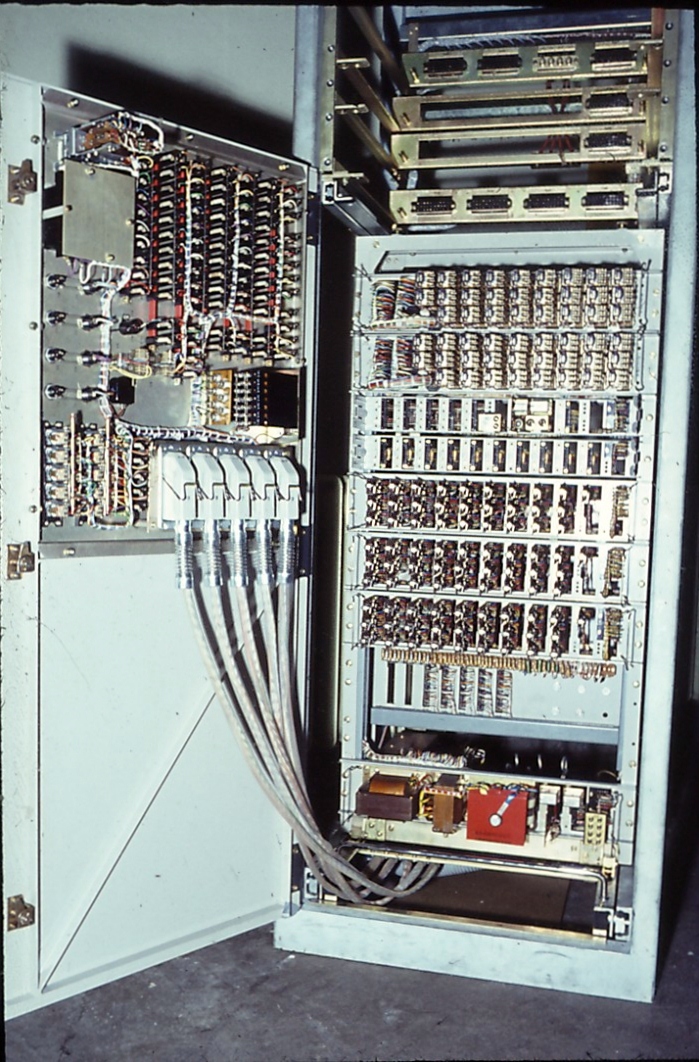

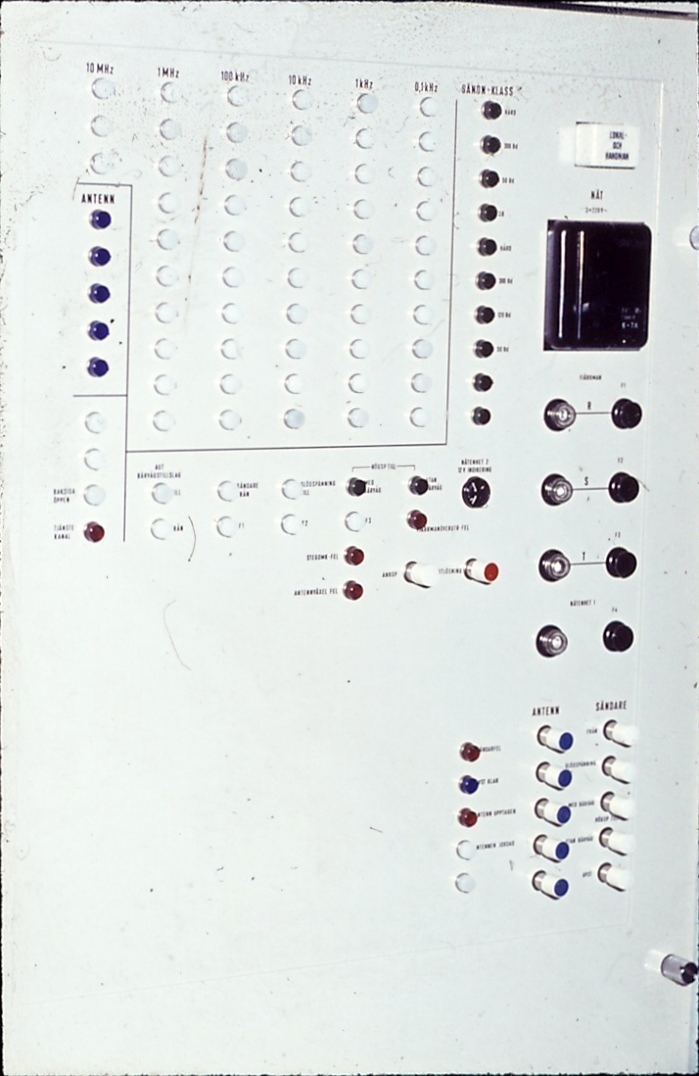

Manöver mottagare.

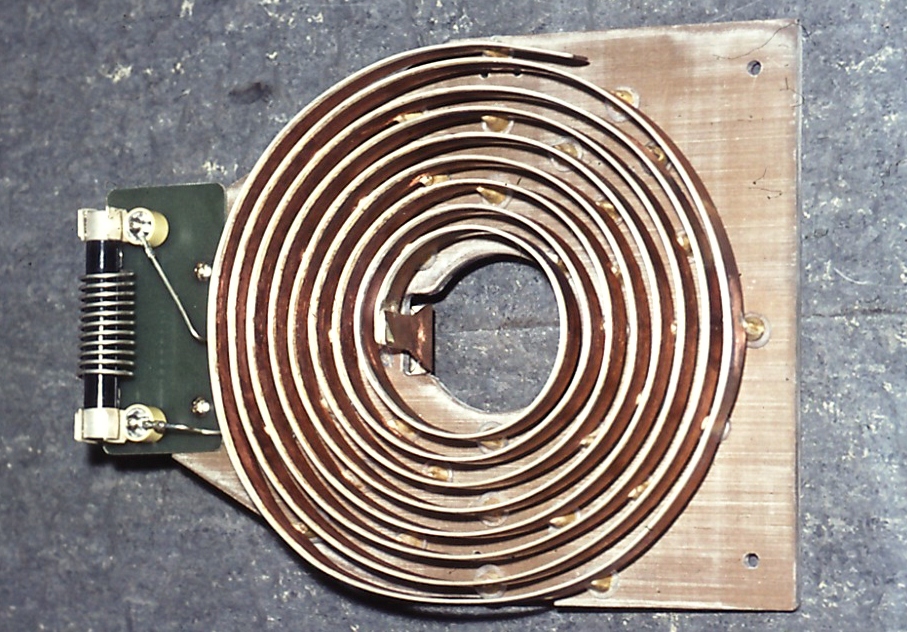

Anodvariometer.
