Radiolänkutrustning RL-41

Siemens c:a 1956 till ca 1980

Arbetet med FFRL inriktades starkt mot att följa teknikutvecklingen och snabbt utnyttja framstegen Tidigt valdes exempelvis för huvudstråkens utbyggnad ett radiolänk-multiplex-system med tidsdelningsmultiplex och pulsfassmodulering, fortfarande dock i analog teknik RL-41 och TM-4 från Siemens.

Allmänt
I detta avsnitt av beskrivningen av RL-41 beskrivs huvudsakligen den radioutrustning som ingår. Kontrollpanelen och antennutrustningen finns utförligt beskrivna i separata avsnitt av denna beskrivning. (Ej här). Radiolänkutrustningen RL-41 används för radiolänkförbindelser med pulsfasmodulering inom frekvensområdet 1700 till 2300 MHz (17,6 till 13 cm).

Genom utbyte av enheter, som är lätt att utföra, kan den kopplas om för enkel- eller reservdrift. På den pulsfrekventa sidan ärradiolänkutrustningen anpassad till multiplexutrustningarna TM-3 och TM-4, vilka kan överföra upp till 22 respektive 60 talkanaler. Genom att breddmodulera de fasmodulerade pulserna i radiolänkutrustningen fås en av trafikkanalerna oberoende tjänstekanal.

Förutom tjänstesamtal (300 till 2400 Hz) överför tjänstekanalen inom frekvensområdet 2800 till 3000 Hz samtidigt även fjärrkontrollsignaler för fjärrprovning, fjärrstyrning samt indikering av driftfel på obemannade relästationer. Om en relästation skulle bli felaktig förblir tjänstekanalen ändå driftduglig på båda sidor om den brutna, totala förbindelsen.

Varje station kan nås genom selektivt eller allmänt anrop.

För att öka driftsäkerheten sker strömförsörjningen till sändare, mottagare och kontrollpanel från skilda kraftpaneler, som ansluts till 220 V växelström.

Endast en antenn behövs för sändning och mottagning i varje överföringsriktning (simultandrift med antennfilter). Antennerna är anpassade för frekvensbandet 1700 till 2300 MHz i delband om 200 MHz. Vid övergång från ett frekvensband till ett annat måste antennens dipolenhet bytas.

Antennen är en parabolantenn och finns i tre storlekar (reflektordiameter respektive 1,2, 2 och 3 m).

En ändstation innehåller, förutom multiplexutrustningen, ett radiostativ vid enkeldrift och två radiostativ vid reservdrift.

På relästationer dubblas antalet radiostativ. Någon multiplexutrustning finns inte på en relästation; hopkopplingen sker pulsmässigt.

ALLMÄNT
Frekvensområde	1700 till 2300 MHz
motsvarande våglängd	17,6 till 13 cm
Duplexavstånd	84 till 108 MHz. Normalt värde är 96 MHz.
Antal kanalpar som kan överföras inom frekvensområdet	24
Systemvärde vid 24-kanaldrift (TM-3)
talkanaler (300 till 3400 Hz)	>159 dB
tjänstekanal	>141 dB
Systemvärde vid 60-kanaldrift (TM-4)
talkanaler (300 till 3400 Hz)	>159 dB (utan kompander 147 dB)
*MODULERING*
*Talkanaler*
Modulering	pulsfasmodulering
Tillåten pulslängd	0,3 till 0,6 µs
Tillåtet impulsförhållande	>1:6
Ingångspulsernas amplitud	7 eller 0,7 V (omkopplingsbar)
Utgångspulsernas amplitud	10 eller 1,5 V (omkopplingsbar)
Impedans, pulsanslutningar	Z = 75 ohm (0,7-1,5 V TM-4) Z = 60 ohm (7-10 V TM-3)
*Tjänstekanal*
Modulering	pulsbreddmodulering
Deviation vid provtonnivå	± 0,05 µs
Frekvensområde	300 till 2400 Hz
Frekvens för överföring av signalering	50 eller 2700 Hz
Frekvens för fjärrkontroll	inom bandet 2800 till 3000 Hz
In-och utgångsimpedans	Z = 600 ohm
*Yttre talanordning*
Anslutning till tvåtråds- eller fyrtrådssystem
Nivå in vid tvåtrådsledning		0 dB
Nivå in och ut på fyrtrådsledning		-3,5 dBr
Utgående signaleringsfrekvens (tvåtråd)		50 Hz
Utgående signaleringsspänning (tvåtråd)		ca 40 V
Högsta slingmotstånd (CB-trafik)		500 ohm
In-och utgång anpassad till		Z = 600 ohm
*SÄNDARE*
Frekvensområde			1700 till 1900 MHz 1900 till 2100 MHz 2100 till 2300 MHz
Pulseffekt			ca 50 W
Medeleffekt			upp till 8 W (beroende på. impulsförhållande
Regleringsområde för automatisk efterjustering av frekvensen			ca ± 4 MHz
Frekvensstabilitet vid en temperaturändring av ± 20° C			2 x 10-4
Bandbredd för 99% av den totala effekten			ca 6 MHz
Pulsingång anpassad till			Z = 150 ohm
HF-utgång anpassad till			Z = 60 ohm
*MOTTAGARE*
Frekvensområde			1700 till 1900 MHz 1900 till 2100 MHz 2100 till 2300 MHz
Brusfaktor			8 dB
Mellanfrekvens			34,5 MHz
MF-bandbredd vid -6 dB			±2 MHz
Selektivitet vid ett avstånd av ± 12 MHz			> 90 dB
Spegelfrekvensdämpning			> 60 dB
Regleringsområde för automatisk frekvensjustering			± 4 MHz
Osäkerhet i frekvensåterställningen vid en temperaturskillnad av ± 20° C			± 50 kHz
HF-ingång anpassad till			Z = 60 ohm
Pulsutgång anpassad till			Z = 60 ohm
*ANTENNFILTER*
Mottagarfilter
Kontinuerlig avstämning inom frekvensområdet			1700 till 2300 MHz
Passdämpning			< 1, 7 dB
Spärrdämpning vid :!: 60 MHz från inställd frekvens			= 60 dB
In-och utgång anpassade till			Z = 60 ohm
*Sändarfilter*
Kontinuerlig avstämning inom frekvensområdet			1700 till 2300 MHz
Passdämpning			< 1,3 dB
In-och utgång anpassade till			Z = 60 ohm
*STRÖMFÖRSÖRJNING FÖR EN HEL UTRUSTNING*
Nätspänning			220 V
Tillåten variation av nätspänningen
för ernående av angivna data			± 2%
goda driftförhållanden ännu vid			± 5%
Nätfrekvens			48 till 62 Hz
Effektförbruknlng
vid enkeldrift			ca 380 VA
vid reservdrift
för sändarstativet			ca 360 VA
för mottagarstativet			ca 330 VA

Exempel på en radiolänkförbindelse med RL-41 och TM-3
(Bild ur FV Beskrivning)

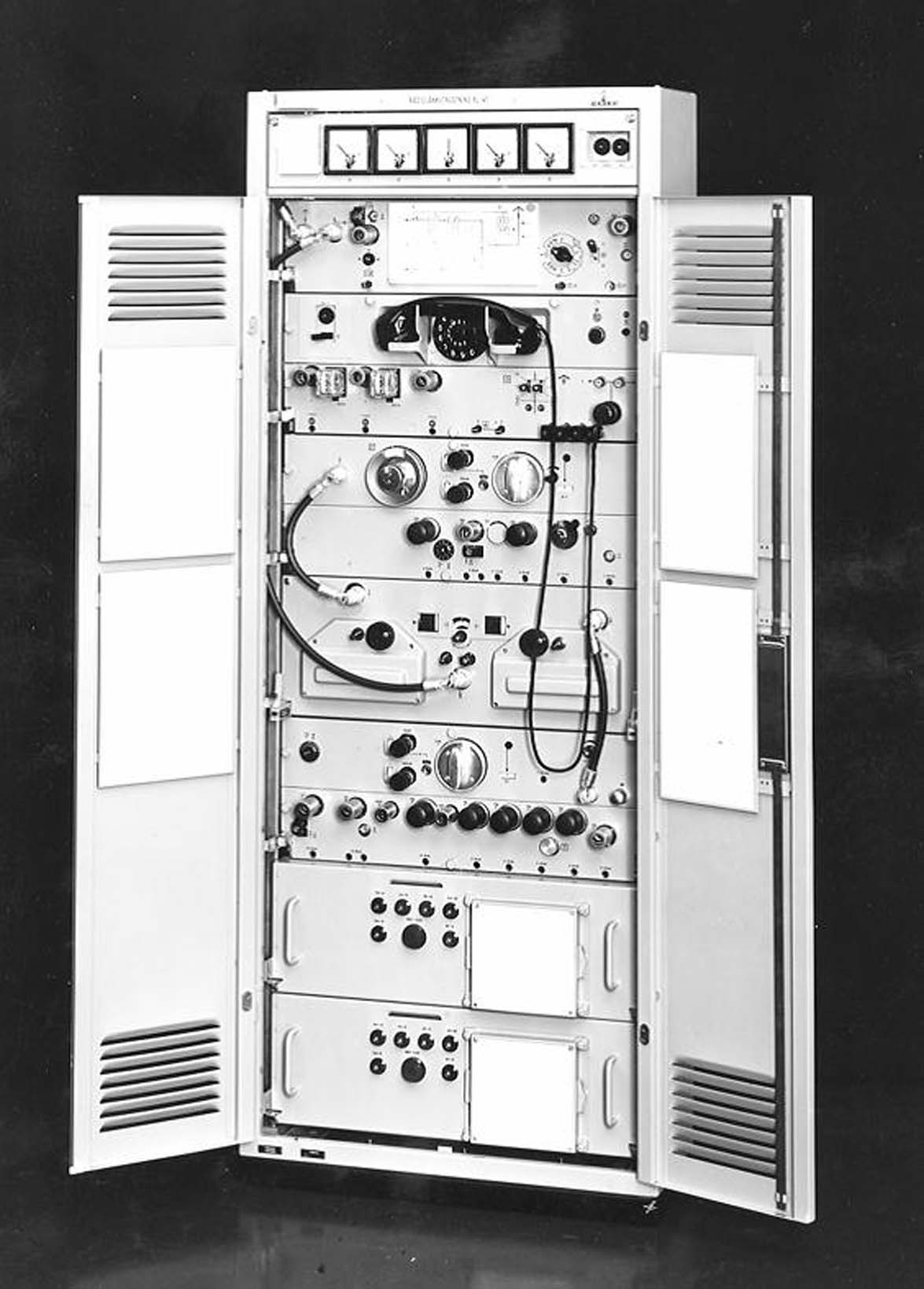

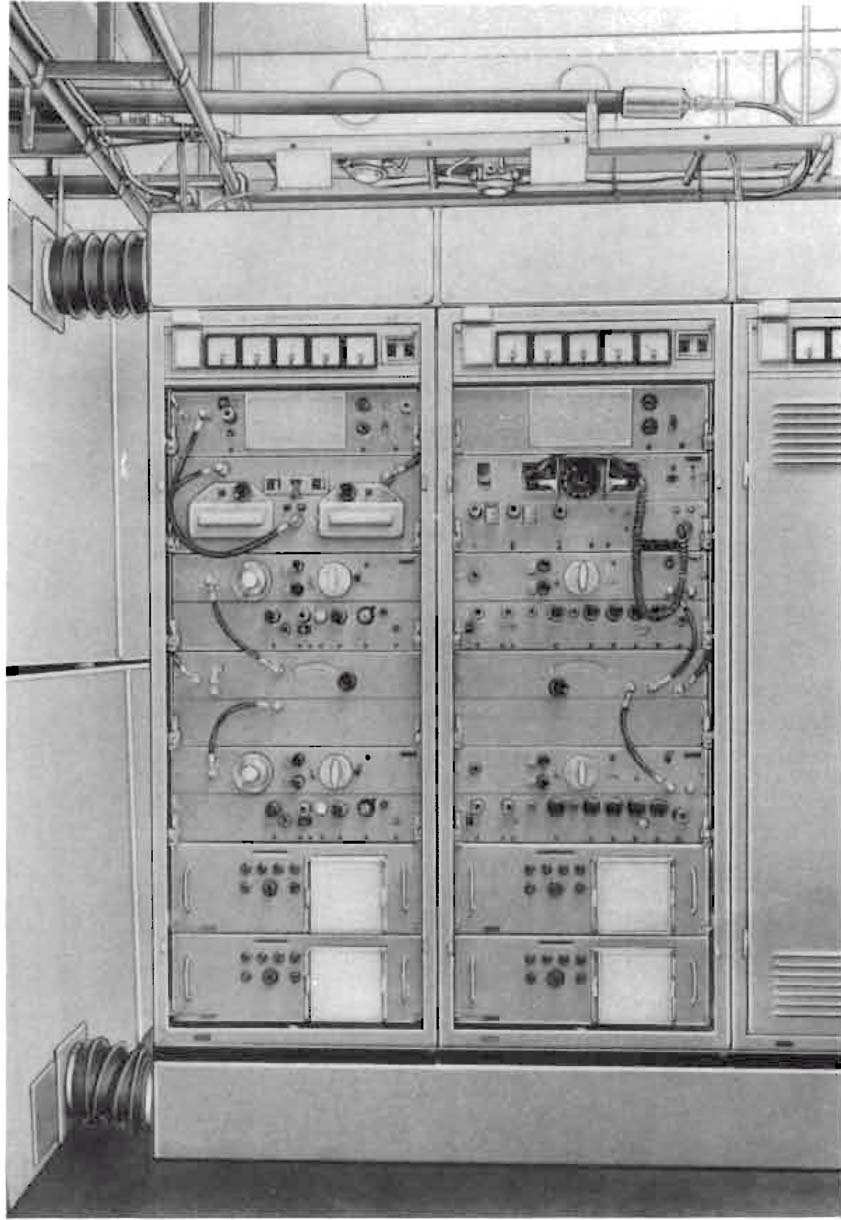

RL-41 Enkeldrift med kontrollpanel. Stativrad med ventilation
(Bild ur FV Beskrivning).

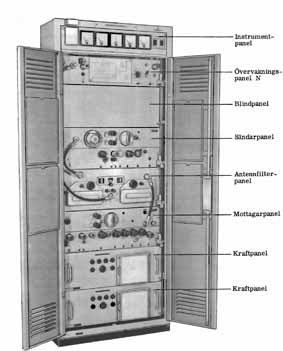

RL-41 Enkeldrift (utan kontrollpanel). RL-41 Reservdrift (med kontrollpanel)
(Bilder ur FV Beskrivning)

RL-41 Reservdrift (utan kontrollpanel). RL-41 Stativrad.
(Bild ur FV Beskrivning).

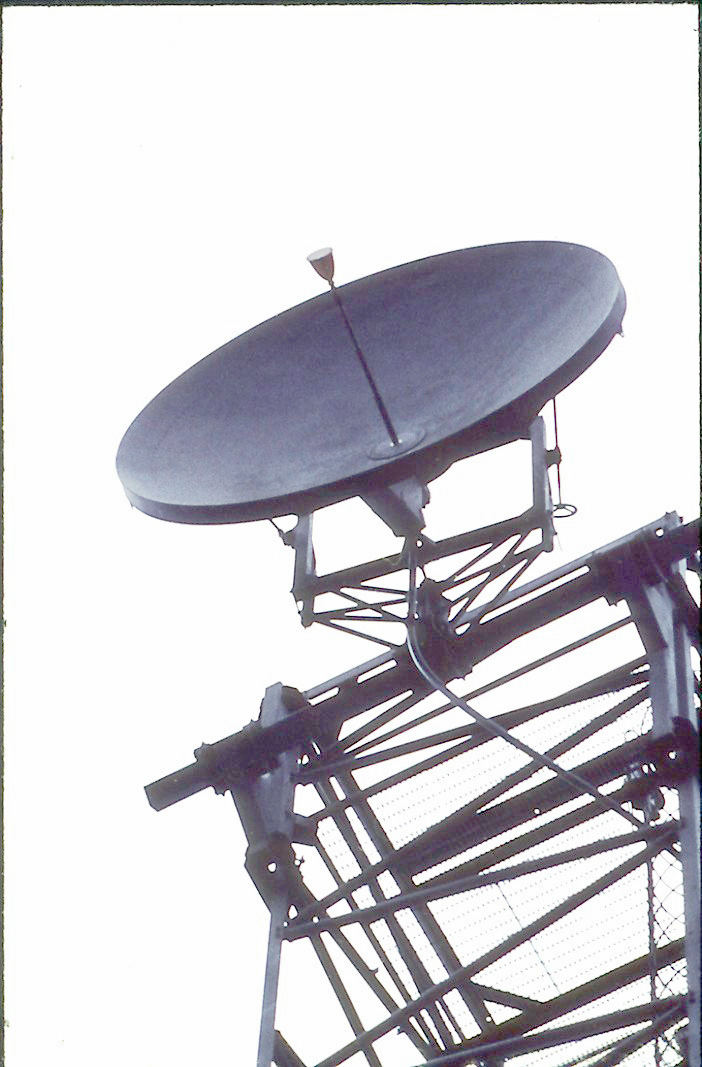

RL-41 Antenn
