Digital radiolänk
Radiolänkutrustning RL-91C (M3959-091131)
Leverantör Elektrisk Bureau AS, NERA Divisionen, Bergen, Norge
Allmänt

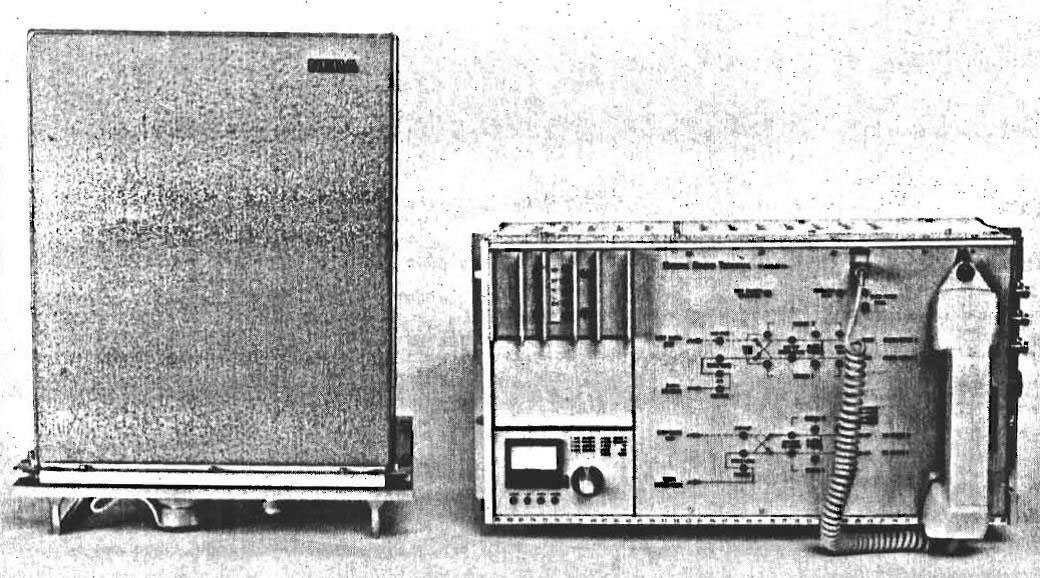

Radiolänkutrustning RL-91C (M3959-091131) är en 34 Mbit/s utrustning som består av följande två enheter:
- Sändtagare 34 Mbit (F5147-000208)
- Linjeterminalenhet (F5147-000178)
Sändtagarenheten är installerad i en vattentät behållare. Mekaniskt sett är linjeterminalen gjord för att passa i en 19” hylla.
Utrustningen används för överföring av pulsmodulerade (PCM) signaler i ett digitalt basband. Utrustningen är utrustad med 480 digitala talkanaler med en överföringshastighet av 34,368 Mbit/s.
Utrustningen arbetar inom frekvensområdet 12,75 -13,25 GHz. TJK arbetar inom området 0,3-3,4 kHz och FSK inom området 4-8 kHz.
Vid leverans är RL-91 intrimmad till en bestämd frekvens, varför någon ytterligare trimning inte behöver göras. Utrustningen installeras i fasta anläggningar och matas med -48V likspänning.
Till utrustningen används en parabolantenn som kan polariseras i horisontalplanet eller vertikalplanet.
RL-91C
TEKNISKA DATA
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Dokument
Se under Telekommunikation FFRL/FTN eller under Dokument.
