MULTIPLEXUTRUSTNING TM-2A och TM-2B


Tillverkare Pintch Electro, Konstanz I drift i FTN 1957 - ?.

(Utdrag ur PROVISORISK BESKRIVNING Fastställd 1/4 1959)
(Beskrivningen upprättad av Aero Materiel AB).

Anmärkning: I tillgängligt exemplar av beskrivningen (nr 68) finns ett antal strykningar och kommentarer. Statusen för dessa anteckningar är okänd. För fullständighetens skull har därför dessa tagits med och markerats med kursiv text.

Del I. Beskrivning över multiplexutrustning TM-2A

Allmänt
Multiplexutrustningen TM-2A är huvudsakligen avsedd för användning tillsammans med radiolänkutrustningar. Genom tillsats av ett ledningskorrektionsnät kan den emellertid även användas för 4-trådsdrift på kabel.

(Utrustningen omfattar fullständiga anordningar för omsättning av 4 talkanaler till överföringsfrekvensläget (BF-läget) samt för den omvända omsättningen tillbaka till det lågfrekventa läget.
Genom tillsättande av kanalenhet GK (grundkanal) kan på en 4-kanalsförbindelse även en femte kanal överföras. Denna kanal ligger därvid i sitt naturliga frekvensläge och omsättes icke på samma sätt som övriga kanaler.)
(Överstruken text).

Huvuddata



Antal BF-kanaler

4

Frekvensplan

Se ritning FT gest. 084-1 fz, nedan.

Överföringsegenskaper



  LF-sidan



    Anslutningar

4-tråd

    Överfört LF-band

300 -3400 Hz

  Nivåer



    Ingångsnivå

-0,4 N   (Gäller ej)

    Nivå på ingångsklämmorna i betjäningsfältet

-2,0 N  (Gäller ej)

    Utgångsnivå

-0,4 N  (Gäller ej)

    Nivå på utgångsklämmorna  i betjäningsfäItet

+1,0 N  (Gäller ej)

  Impedans

600 ohm symmetrisk

    Reflexionsfaktor

≤15%

    Restdämpningsförlopp för en kanal (sändar- och mottagardel)

inom 2/5 av CCITT-schema

    Klirrdämpning vid 800 Hz

≥4,6 N (<1%)

    Överhörningsdämpning

≥7,5 N (≥65 db)

Brusspänning vid LF-utgång (rel.nivå +1 N)

≥1 mV

  BF-sidan



    Frekvensområde

4 - 20 kHz

  Nivåer



    Utnivå

-2,4 - +0,1 N (effektnivå), inställbar i steg om 0,1 N, motsvarar -3,1 - -0,6 N spänningsnivå vid 150 ohm.

    Innivå

-2,4 - +0,1 N (effektnivå), motsvarar -3,1 - -0,6 N spänningsnivå vid 150 ohm.

    Impedans

150 ohm, symmetrisk

    Pilotfrekvens för sträckövervakning

20 kHz

Överföring av anrops-och impulseringssignaler

  På LF-sidan

med likström antingen över en eller två signaltrådar.

    Ankommande anrop (från VX till utr.)

antingen genom bortbrytning eller inkoppling av jord på signaltråden "S" eller ”S an" via ett ledningsmotstånd på max. 500 ohm..

    Utgående anrop (från utr. till VX)

genom utläggande resp. bortbrytande av jordpotential på signaltråden "S" eller "S ab".

  På BF-sidan



    Signaleringsfrekvens

ovanför varje talkanal med 3825 Hz

    Överföring

vid jordpotential på signaltråden antingen som arbets- eller viloström

    Rel. nivå hos signaleringsfrekvensen



      vid arbetsström "ton på” under samtalstillstånd

-0,5 N  Eventuellt -0,8 N

     vid viloström "ton på” under icke-samtalstillstånd"

-1,0 N  Eventuellt -0,8 N

  Kanalspärrning vid automatdrift



    vid viloström spärrning av en enskild kanal

vid långvarigt avbrott på signaltråden

    spärrning av alla kanaler vid felande pilotfrekvens

genom negativ potential på signaltrådarna

Bärfrekvenser

Kristallstyrda

  Noggrannhet

2 x10-6

Strömförsörjning

Genom inbyggda kraftenheter

  Anslutningsspänningar

110/220 V omkopplingsbart. 47-63 Hz. De under "Huvuddata" angivna värdena gäller vid spänningsavvikelser av ±2%. Vid avvikelser av ±10% är utr. fullt funktionsduglig.

Effektförbrukning.



Dimensioner.



Höjd

610 mm

Bredd

600 mm

Djup

224 mm





Del II. Beskrivning över Multiplexutrustning TM-2B

Allmänt

Multiplexutrustningen TM-2B är i huvudsak avsedd för användning tillsammans med radiolänkutrustningar.

(Genom tillsats av ett ledningskorrektionnät (equalizer) kan den emellertid även användas för kabeldrift.
Utrustningen omfattar fullständiga anordningar för omsättning av 12 talkanaler till överföringsfrekvensläget (HF-läget) samt för den omvända omsättningen tillbaka till det lågfrekventa läget.)
(Överstruken text).

Beroende på bestyckningen kan följande driftsfall förekomma:

  1. Överföring av 12 bärfrekventa talkanaler på en radiolänkförbindelse.
  2. Överföring av en grupp på 8 och en grupp på 4 bärfrekventa talkanaler på två olika radiolänkförhindelser.
  3. Överföring av tre grupper om vardera 4 eller 1+4 bärfrekventa talkanaler på tre olika radiolänkförbindelser.
  4. Uppdelning av en grupp om 12 kanaler i tre grupper om vardera 4 kanaler och - i motsatt riktning -sammanslagning av tre 4-kanalgrupper till en 12-kanalgrupp.
  5. Lågfrekvent avgrening av 8 eller 4 kanaler från en 12-kanalgrupp och genomkoppling av återstående 4-kanalgrupp (-er) till 4-kanalförbindelser.

Genom dessa olika användningsmöjligheter är utrustningen särskilt användbar när man vill bygga ut förgrenade ledningsnät med avgreningar och knutpunkter.

Som motstation vid en avgrenad 4-kanalförbindelse kan en BFutrustning TM-2A användas.

Huvuddata



Antal BF-kanaler

12

  Omkopplingsbara i:

1 grupp om 12 kanaler

    Eller

1 grupp om 8 kanaler och 1 grupp om 4 eller 1+4 kanaler

    Eller

3 grupper om 4 eller 1+4 kanaler

Frekvensplan

Se ritning FT gest. 084-1 fz (ej här)

Överföringsegenskaper



  LF-sidan



    Anslutningar

4-tråd

    Överfört LF-band

300 - 3400 Hz

  Nivåer



    Ingångsnivå

-0,4 N

    Nivå på ingångsklämmorna i betjäningsfältet

-2,0 N

    Utgångsnivå

-0,4 N

    Nivå på utgångsklämmorna  i betjäningsfäItet

+1,0 N

  Impedans

600 ohm symmetrisk

    Reflexionsfaktor

≤15%

    Restdämpningsförlopp för en kanal (sändar- och mottagardel)

inom 2/5 av CCITT-schema

    Klirrdämpning vid 800 Hz

≥4,6 N (<1%)

    Överhörningsdämpning

≥7,5 N (≥65 db)

Brusspänning vid LF-utgång (rel.nivå +1 N)

≥1 mV

  BF-sidan



    Frekvensområde

4 - 20 kHz  (3 utgångar)
6 – 54 kHz  (1 utgång)

  Nivåer



Frekvensläge 4 -20 kHz



  Ut-och innivå

2,4 - +0,1 N (effektnivå), inställbar i steg om 0,1 N, motsvarar -3,1 - -0,6 N spänningsnivå vid 150 ohm.

Frekvensläge 6 - 54 kHz



    Utnivå

-2,6 - ±0 N (effektnivå), inställbar i steg om 0,1 N, motsvarar -3,3 - -0,7 N spänningsnivå vid 150 ohm.

    Innivå

-6,1 - ±0 N (effektnivå), inställbar i steg om 0,1 N motsvarar -0,7 - -6,8 N spänningsnivå vid 150 ohm.

    Impedans

150 ohm, symmetrisk

Pilotfrekvens för sträckövervakning

Vid övre änden av en eller alla 4-kanalgrupperna

    vid frekvensläget 4 -20 kHz

20 kHz

    vid frekvensläget 6 -54 kHz

22, 38 och 54 kHz.

Överföring av anrops-och impulseringssignaler

  På LF-sidan

Likspänningsmässigt enl. nedan.

    Ankommande anrop (från VX till utrustningen.)

antingen genom bortbrytning eller inkoppling av jord på signaltråden ”S an" över ett ledningsmotstånd på max. 500 ohm.

    Utgående anrop (från utrustningen till VX)

Genom utläggande eller bortbrytande av jordpotential på signaltråden "S ab".

  På BF-sidan



    Signaleringsfrekvens

ovanför varje talkanal med 3825 Hz

    Överföring

vid jordpotential på signaltråden antingen som arbets- eller viloström  1)

    Rel. nivå hos signaleringsfrekvensen



      vid arbetsström 1)

-0,5 N  Eventuellt -0,8 N

     vid viloström 1)

-1,0 N  Eventuellt -0,8 N

1) Arbetsström: "ton på under samtalstillstånd"
Viloström: "ton på under icke-samtalstilIstånd"

  Kanalspärrning vid automatdrift



    vid viloström spärrning av en enskild kanal

vid långvarigt avbrott på signaltråden

    spärrning av alla kanaler vid felande pilotfrekvens

genom negativ potential på signaltrådarna

Bärfrekvenser

kristallstyrda

  Noggrannhet

2 x10-6

Strömförsörjning

genom inbyggda kraftenheter

  Anslutningsspänningar

110/220 V omkopplingsbart. 47-63 Hz. De under "Huvuddata" angivna värdena gäller vid spänningsavvikelser av ±2%. Vid avvikelser av ±10% är förblir utrustningen fullt funktionsduglig.

Effektförbrukning.



Dimensioner.



Höjd

1554 mm

Bredd

600 mm

Djup

225 mm







Ritning TM-2

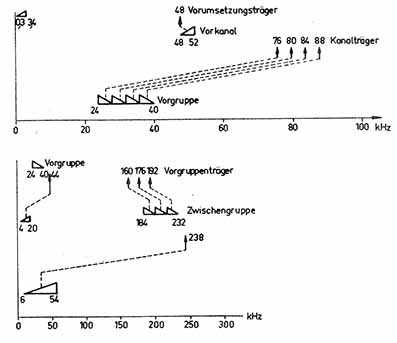

Ritning FT gest. 084-1 fz  Frekvensplan

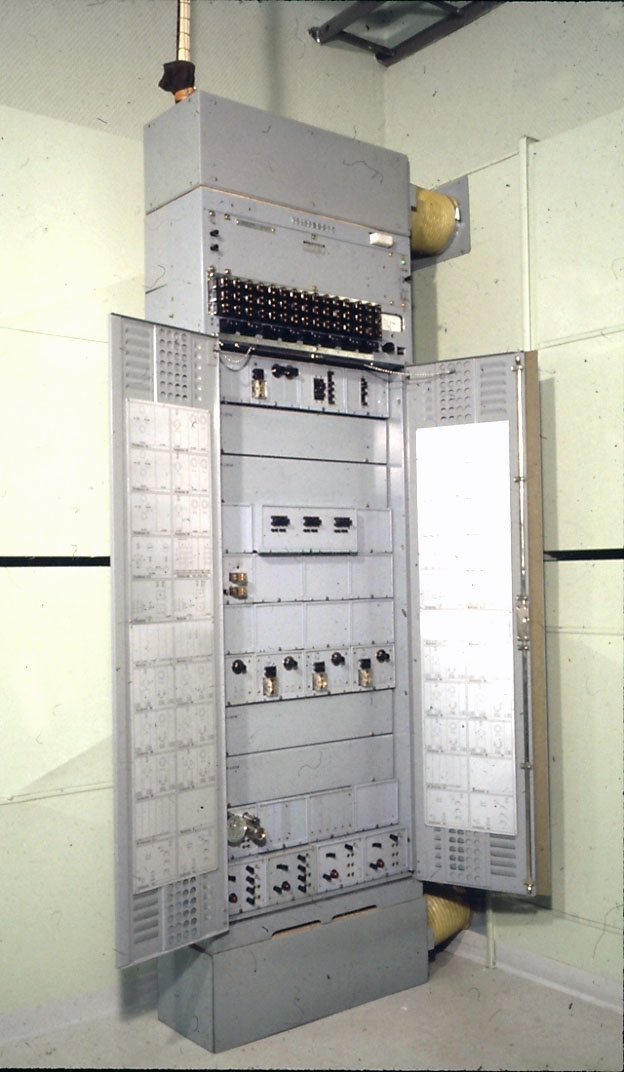

Bild TM-2B

TM-2B (Bild FHT)


Dokument

Se under Telekommunikation FFRL/FTN eller under Dokument.


Film

Radiolänkbygge med helikopter

Filmen visar hur en krigsskadad radiolänkstation ersätts med hjälp av helikopter.

Filmen somRadiolänkbygge med helikopterär i färg är 16 minuter lång och försedd med speakertext.

Den visar hur en monterbar trähydda med mastdelar, strömförsörjning, antenn och teleutrustning transporteras med helikopter Alouette 2 till en förberedd reservplats samt hur hyddan monteras, masten skruvas ihop och reses med hjälp av helikoptern.

Teleutrustningen är en radiolänk RL-14 och multiplexutrustning TM-2 som installeras och driftsätts. Montörerna är utrustade med vita hjälmar, skyddsglasögon och gasmask i väska.

Filmen är 16 minuter lång och med bra kvalité. Inspelningsår c:a 1960.

Filmen är roducerad av Sturebild/Reinhold Carlsson på uppdrag av KFF/FMV.

Digitaliserad genom FHT försorg 2021 och registrerad och bevarad hos FVM. Fritt för intresserade att kopiera.
