Ra 145/146
M3955-145001 Radiostation 145 MT
M3955-146001 Radiostation 146 MT
Allmänt
Ra 145 var en bärbar UK-station för telefoni. Den var av amerikanskt ursprung och anskaffades av FMV-A för både arméns och marinens behov.
Ra 146 är en vidareutveckling av Ra 145 hos den israeliska firman Tadiran enligt svenska krav. Anskaffningen skedde genom Philips i Jakobsberg och firma Sveadiesel i Stockholm.
Stationerna hade samma frekvensområde som Ra 42-stationerna och kunde samtrafikera med dessa.
Stationerna fanns i bärbart utförande och som fast monterade i stativ med nätaggregat (plats för 3 stationer) samt som fast monterad i kraftaggregat som i sin tur var monterad i fästram.
Fast montering fanns i anläggningar och i fordon
Användningsområde
Ra 146 anskaffades för användning inom kustartilleriet och för samverkan med armén.
Utförande
Stationen består av sändtagare med batterienhet, antenn och handmikrotelefon.
Strömförsörjningen skedde från uppladdningsbara batterier eller från kraftaggregat. För batterierna finns en speciell batteriladdare.
Vid fordonsinstallation användes ett speciellt kraftaggregat med inbyggd högtalare och reglage för antennanpassning.Utförandet är i halvledarteknik.

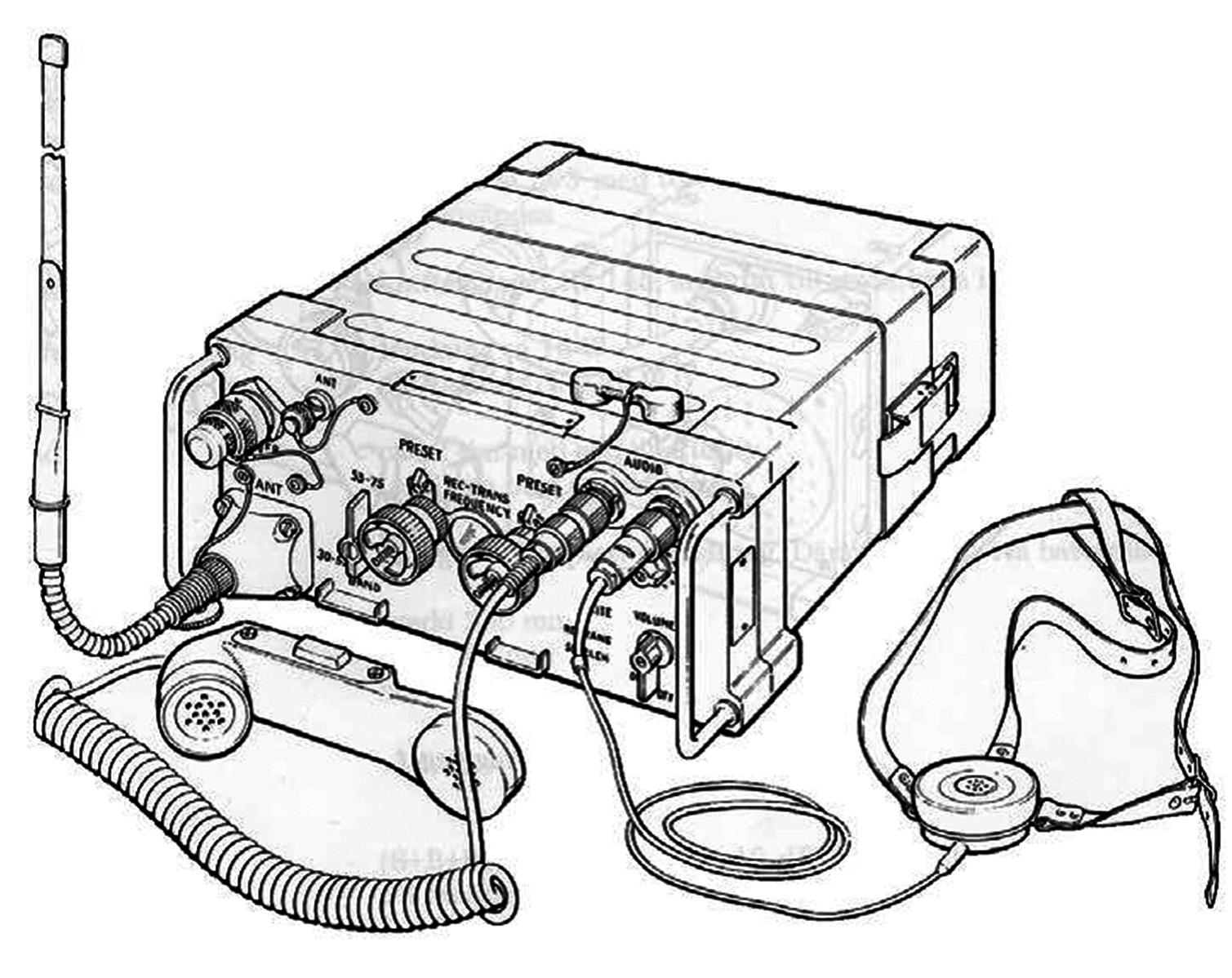

Ra146 i bärbart utförande med bäranordning.
Tekniska data
Frekvensområde: 30,0-75,95 MHz uppdelat på två band. Band A: 30,0-52,95. MHz Band B: 53,0-75,95 MHz
Kanalseparation: 50 kHz (både Ra145 och RA 146) alternativt 25 kHz (enbart Ra 146)
Sändareffekt: 1,5-4 W
Modulationsslag: FM
Transmissionstyp: Simplex, telefoni
Kanalantal: 920
Antenner: Marschantenn, normalantenn, fordonsantenn eller högantenn
Räckvidd: Marschantenn 7 km, Normalantenn 12 km, Högantenn 25 km
Kraftförsörjning: Från batterilåda med nickelkadmiumbatterier eller från kraftaggregat
Drifttid vid batteridrift: 8-12 timmar beroende på omgivande temperatur
Mått: L280, B104, H295 mm
Vikt: 12 kg
Dokumentation
M7786-008961 Instruktionsbok RA 145/146, 1994Läs mer i Marinens UK-materiel 1930-1990 (8 MB) Huvudredaktör: Stig Kjellin.
