Artillerieldledningsradar typ PA-24
M3330-024081-6 (PA-24/S MT)
Ursprungsbeteckning: AMITY 274Historik
PA-24 - en äldre typ av E-radar som inköptes i ett fåtal exemplar. Stationen var ursprungligen fartygsburen. Den var också stor och otymplig. Stationen bestod av en S-bandssändare, omformare med kraftanslutning samt modulator (i stort samma som ksrr) A-indikator och bäringsindikator i två stora stativ. Antennen utgjordes av en mycket stor hornmatad ostantenn. Radarn betjänade 15,5 , 21 och 24 cm batterier. Radarn utgick omkring 1960 (enl skrivelse Marinstaben Telesektionen 1959) och ersattes med PA-31.Viktigare Data
Frekvens3230-3380 MHz (S-bandet)
Horisontell lobvinkel
1 grad
Vertikal lobvinkel
13 grader
PRF
500 Hz
Räckvidd
16 miles
Pulslängd
0,5 µs
Antennbredd
4,2 m
Uteffekt (peak)
400 kW
Allmänt PA-24.
Leverantör:British Thomson Houston (BTH).
Antal anskaffade ex:
?
In i krigsorg:
?
Ut ur krigsorg:
omk 1960
Anm: Enligt artikel i TIKA 2 1976 tillfördes dåvarande KA Radarskola två vagnar innehållande PA-24. Fram till 1950/51 skall skolan ha tillförts ytterligare 3 vagnar.

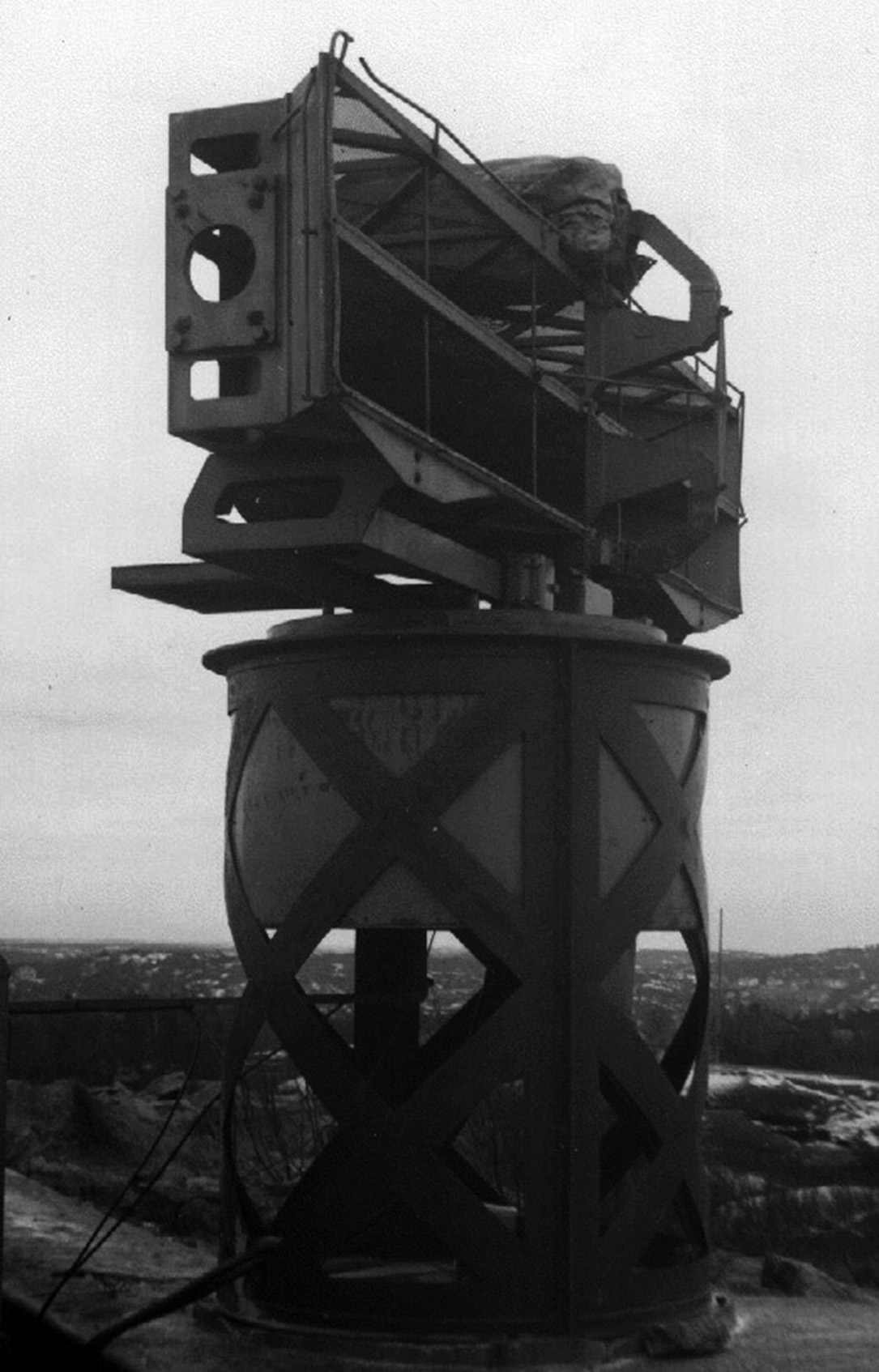

PA-24 i vagn. Antenn placerad på fundament. Antenn PA-24 (bilder Uhbat V).

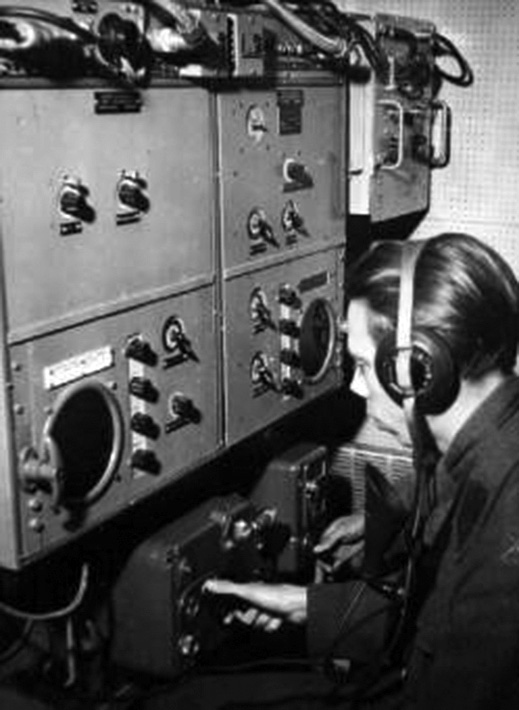

Avståndsföljare vid PA-24. (Bild Uhbat V). Sidföljare vid PA-24.

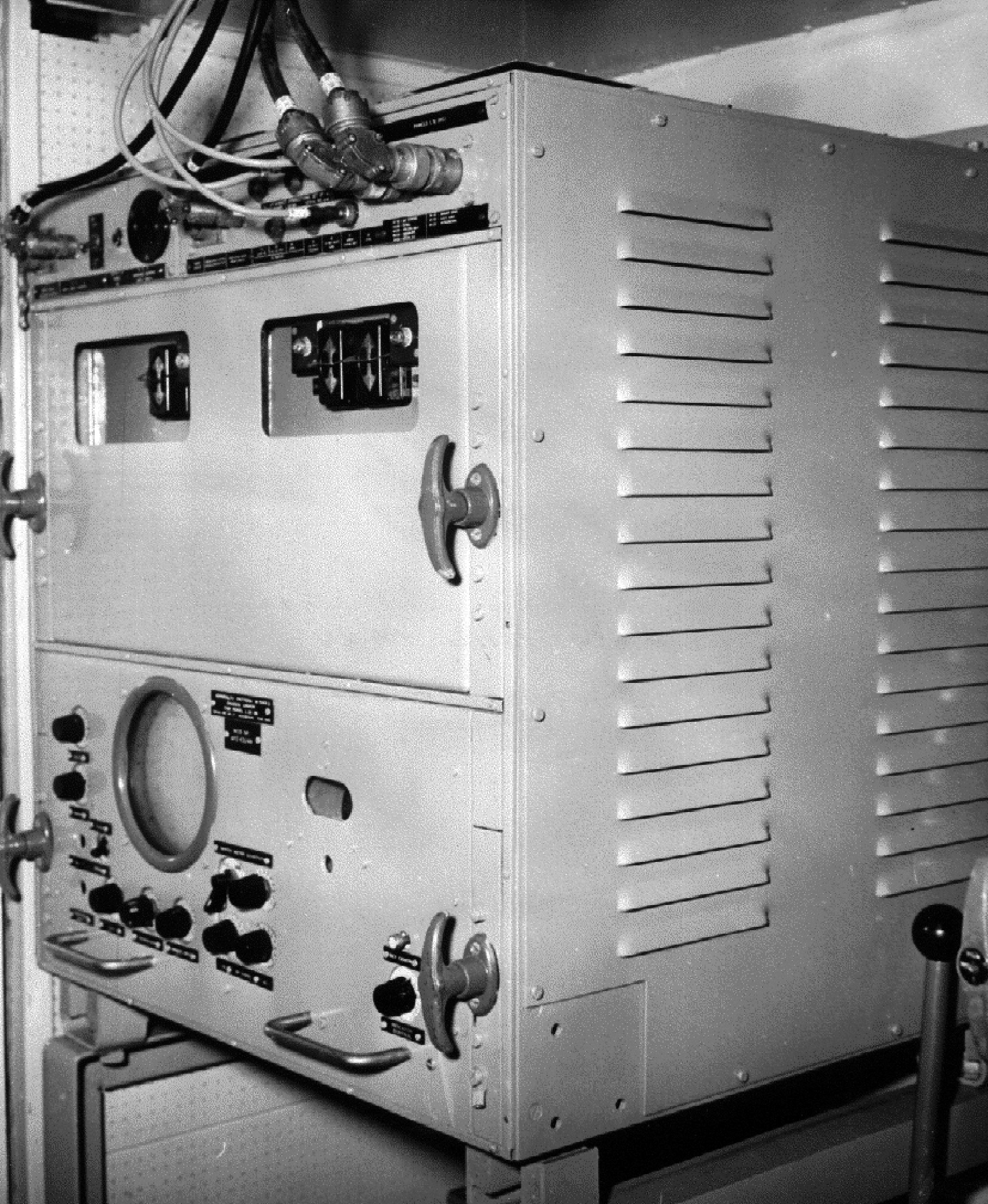

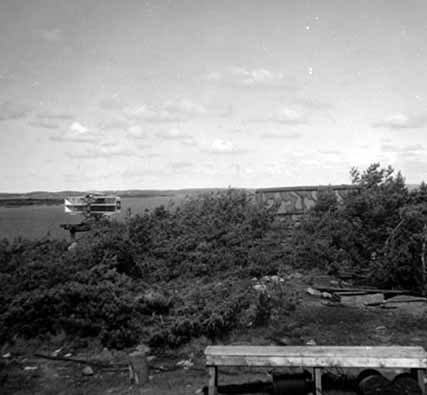

PA-24 i Åsa/Falkasand. Bäringsindikator.

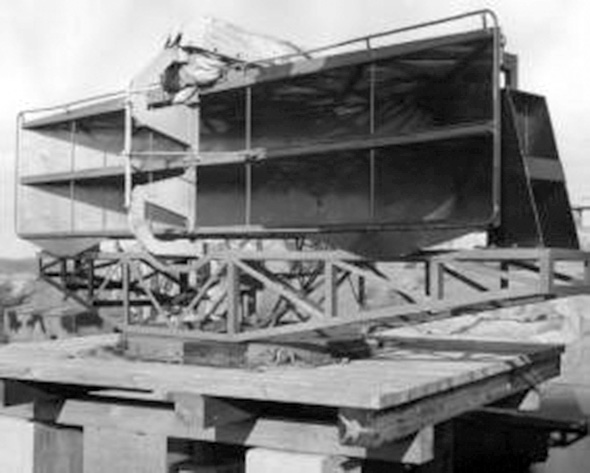

Antenn . Filterenhet 8/10 1952.

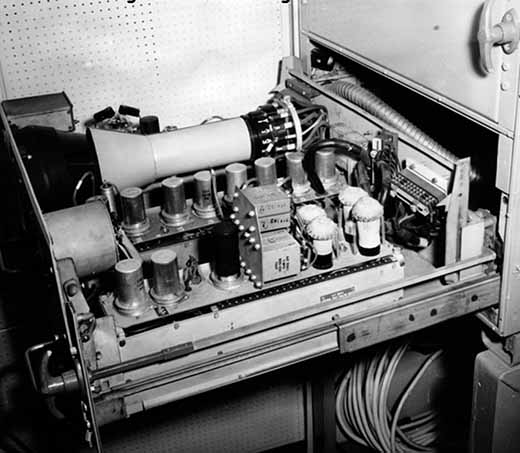

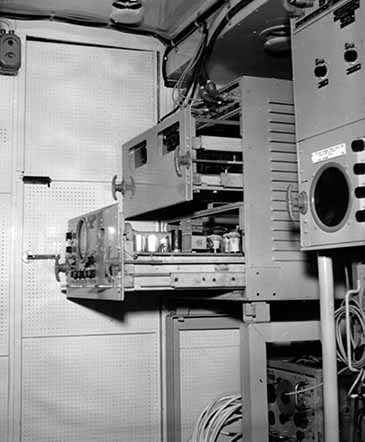

Manöverskåp typ Magnetic 8/10 1952. Bäringsindikator utdragen 8/10 1952.

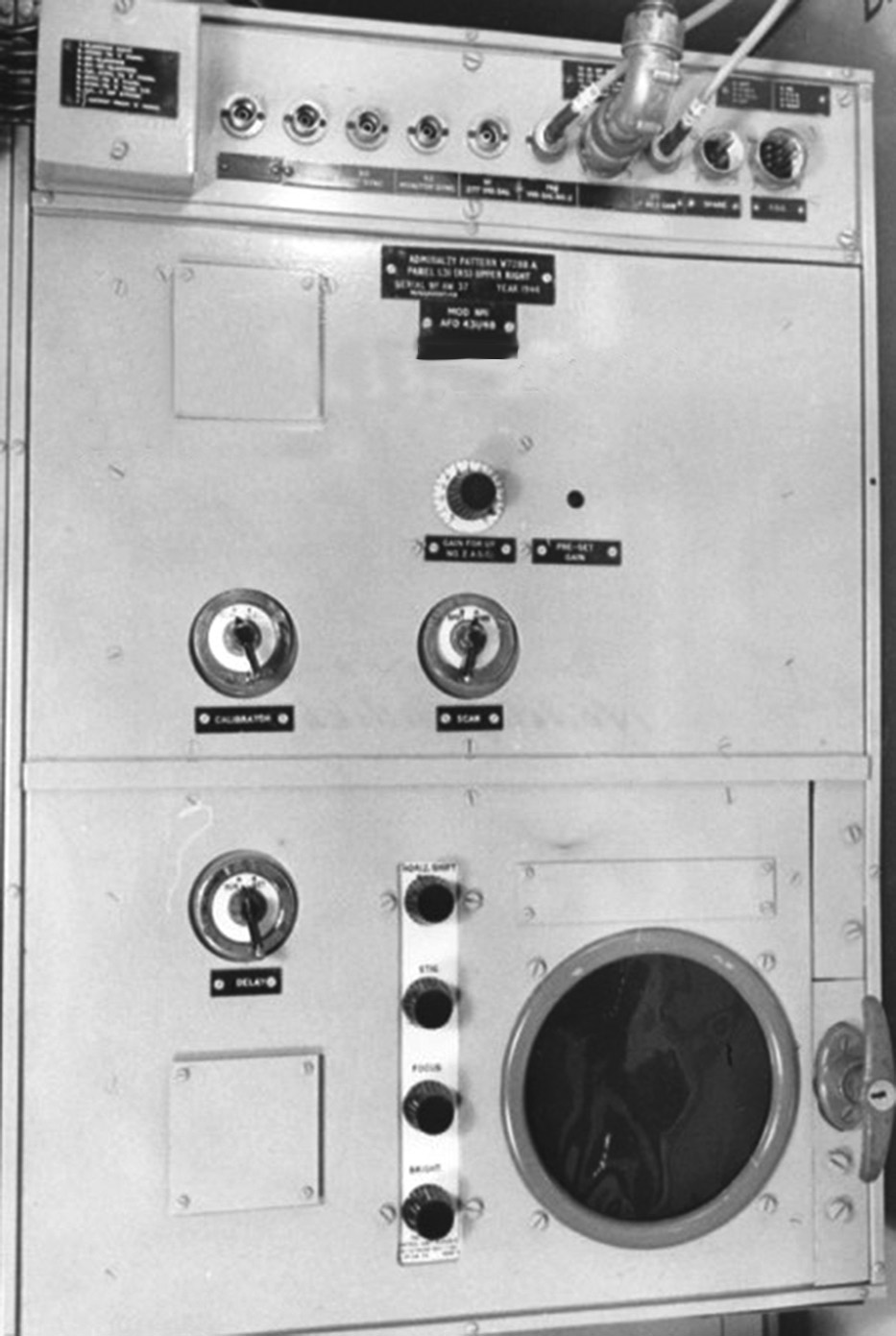

Nedslagsindikator 8/10 1952. Avståndsindikator 8/10 1952.
Bäringsindikator 8/10 1952. Omläggning PA-24 1954-04-26.

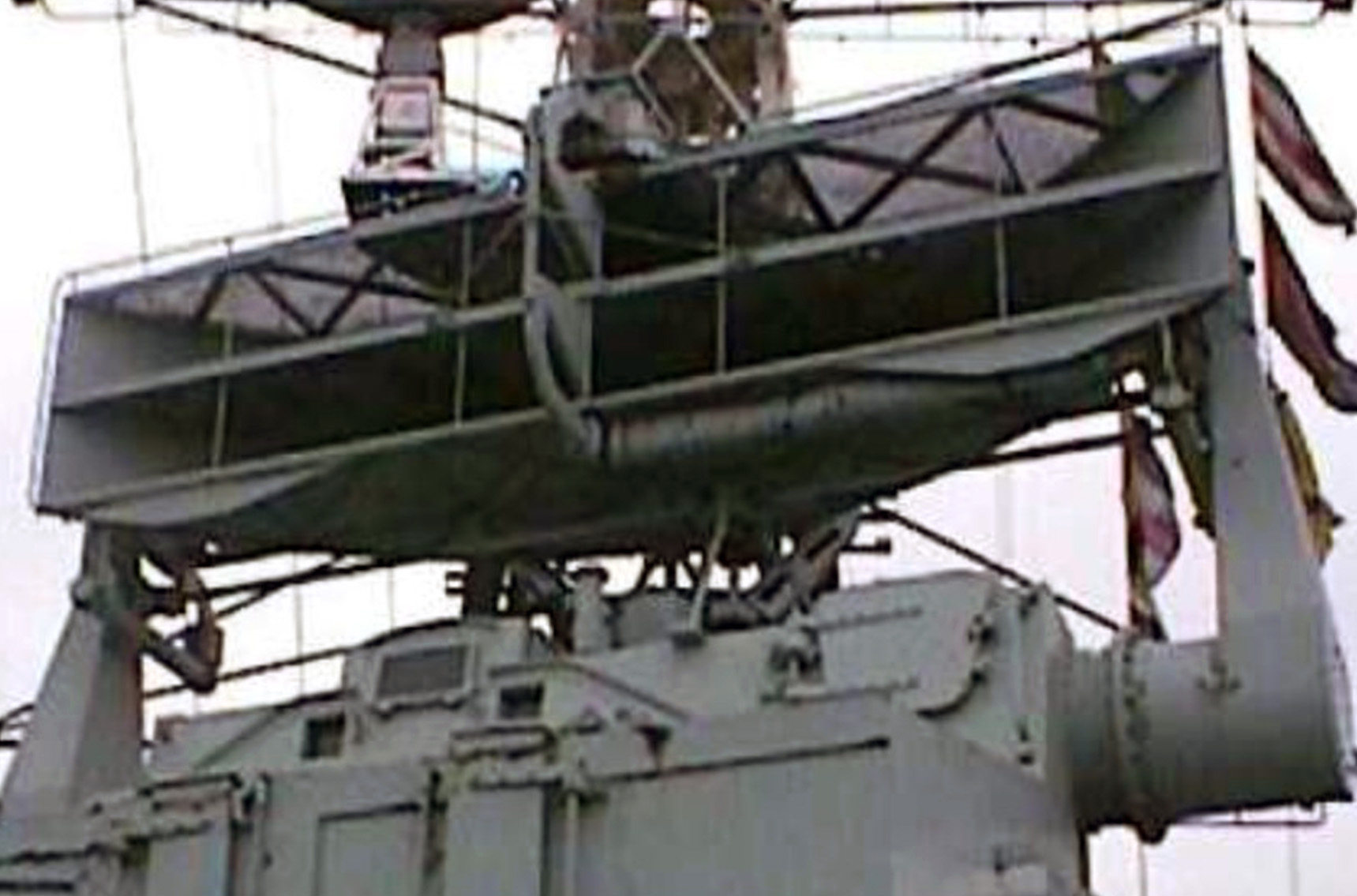

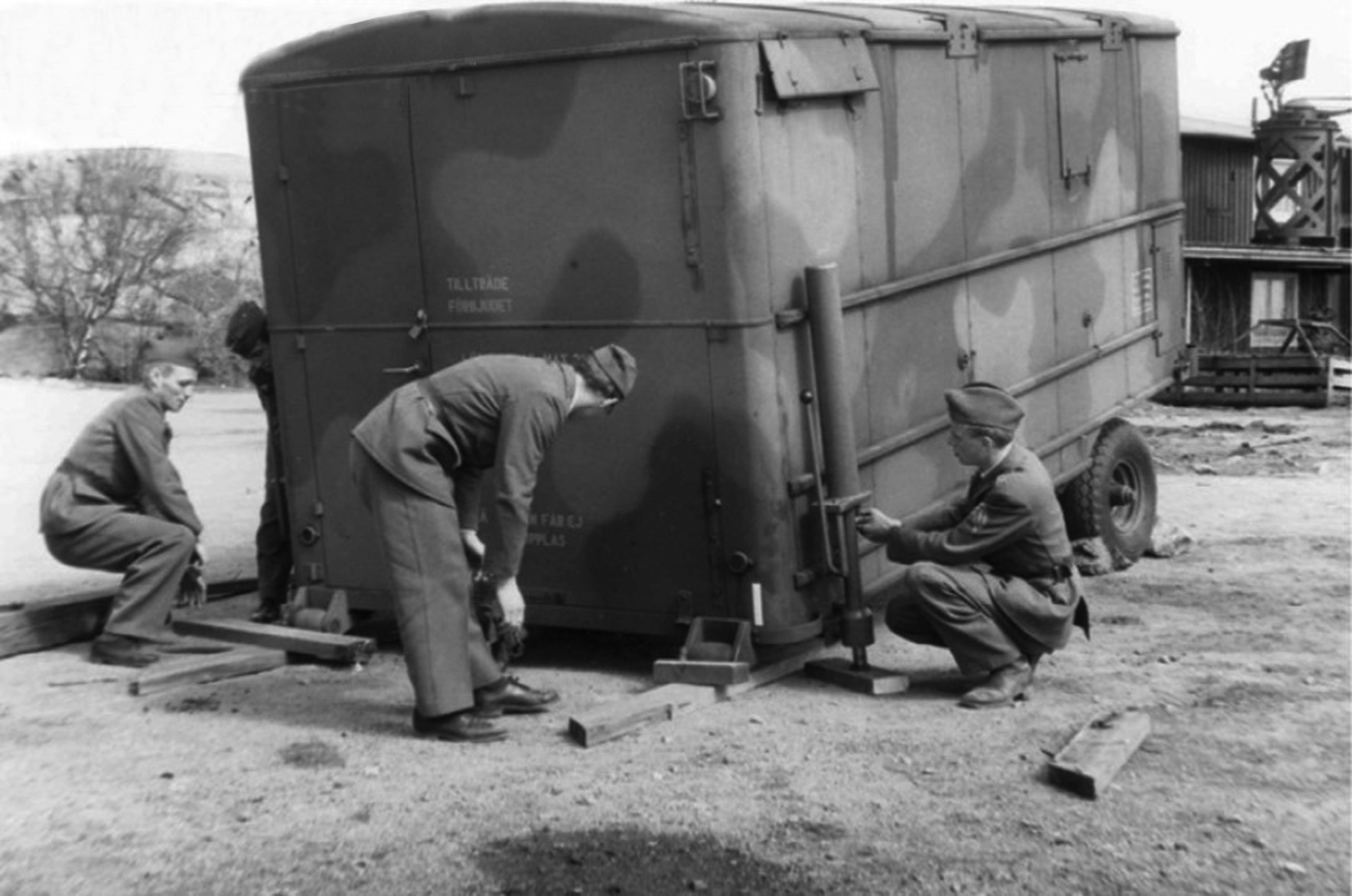

Omläggning av PA-24 1954-04-26 Radar S. Fartygsmonterad antenn.
