Marinen
Spaningsradar
Närspaningsradarstation typ PS-33
Varianter: M3330-033031-0 (PS-33/R MT); M3330-033071-6 (PS-33/F MT); M3330-033131-8 (PS-331/R MT)
Historik
Slutet av 50-talet.
Minnesanteckningar: Oscar Ströman
Kustnära spaning/-övervakning, som komplement till spaning med kustspaningsradar skedde före anskaffning av närspaningsradarstationer som optisk spaning. För att effektivisera denna spaning nattetid anskaffades i slutet av 50-talet ett antal stationer typ PS-33, tillverkade i England av British Thomson Houston (BTH). Dessa tilldelades såväl fast som rörlig bataljonsstridsledning som till spärrkompanier och tunga batterier. Anläggningen förekom både som fast installerad (PS-33/F) eller som rörlig i släpvagn (PS-33/R). Radarn var typ pulsradar och arbetade på våglängden 3 cm (9000 MHz). Antennen var från början en engelsk (originalantenn) men byttes efter några år till en slitsantenn av danskt fabrikat, (TERMA).
Den engelska originalindikatorn var tekniskt avancerad (bl a kunde PPI-centrum sidoförflyttas vilket inte var särskilt vanligt vid den tiden) men besvärlig att trimma, varför det byttes mot en modern version (PPI-806, M3656-806010) i mitten på 60-talet. Stationen med nya PPI-indikatorn (806) var mycket driftsäker och gav god information tack vare PPI-ets relativt stora diameter.
Stationen utnyttjades utöver för spaning för invisning av artilleriledningsradarn vid tunga och lätta artilleribatterier.
Allmänt
Stationen utnyttjades som närspaningsradar i KA underrättelseorganisation. Stationen var en konventionell navigeringsstation på X-bandet utan störskyddsfaciliteter.
Från PPI avlästes målläget (bäring och avstånd) som överfördes till ett plott i skala 1:50 000. Från plottet rapporterades målen därefter till överordnad stridsledningscentral (slc i t batt/spärrbat). Lägesangivningen skedde i GEOREF. Kurs och fart beräknades. Om möjligt skulle också målet identifieras optiskt och identitet och storlek ingick då i rapporten till den högre chefen.
Rapporteringskapaciteten till högre chef var ungefär 3 samtidiga mål med en noggrannhet på ca ± 2000 meter med en tidsfördröjning på upp till ca 10 minuter.
I t batt/spärrkomp/bat slc plottades målen inom förbandets ansvarsområde (läge, kurs och fart) på underlag från anslutna nsrr och optiska stationer. Rapportering skedde därefter till högre chefs stridsledningscentral (KAB, ÖrlB).

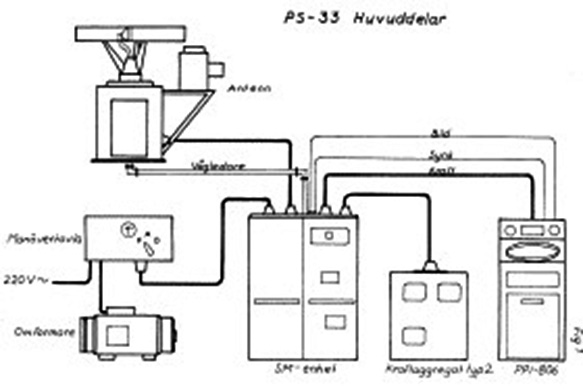

PS-33 huvuddelar. Antennen på bilden byttes senare till antenn typ Terma.
Stationen fanns i såväl fast (PS-33/F) som rörlig (PS-33/R) version.
PS-33 med originalantenn. PS-33/R rörlig version och med modifierad (Terma) antenn
PS-33/F fast grupperad (originalantenn). PS-33 sändtagare och kraftaggregat

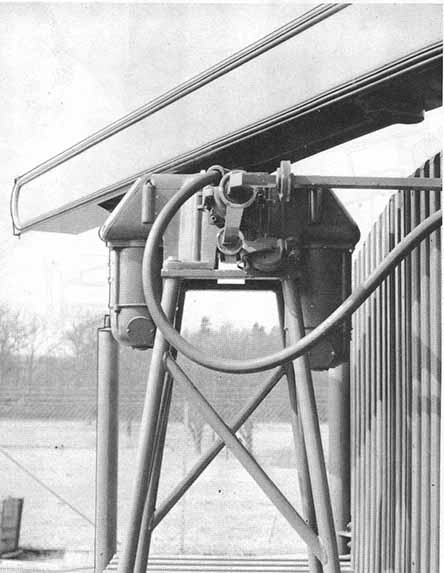

Antennsystem typ TERMA. Sändtagare PS-33
Sändtagare PS-33
Antal anskaffade ex: I marinstabshandlingar från 1964 redovisas ett 15-tal fasta stationer. Dessutom fanns ett okänt antal rörliga stationer.
Leverantör:
British Thomson Houston
In i krigsorg:
I slutet av 50-talet
Anskaffat antal:
15+?
Ut ur krigsorg:
Mitten av 80-talet (ersatt av PS-615)
Tekniska data
FrekvensbandX-bandet (9000 GHz, 3 cm)
9420 - 9500 MHz
Pulslängd:
0,2 µs
Uteffekt:
40 kW
PRF:
1425 Hz
Antennrotationshastighet:
20 varv/min
Antenn:
Inledningsvis parabolisk antenn. Denna ersattes senare med Terma-antenn. Upplösning i bäring ca 2 grader.
Mottagare:
Differentiering och näreko-dämpning
PPI:
Original-PPI:et ersattes av PPI-806
Mätområden:
1: 1-5 km, 2: 0-10 km, 3: 0-20 km, 4: 0-40 km, 5: 0- 80 km (PPI 806)
PPI 806
PPI 806 tillverkades av AEI. Totalt anskaffades 38 st PPI 1960-1961. PPI:et hade 9 tums bildrör, var försett med roterande spole och mätstrob. Mätområden: 5, 10, 20, 40 och 80 km.
Dokumentation PS-33
Instruktion för Spaningsradarstation typ PS-33 (utarbetad vid KA RadarS och fastställd 1964- 10-17, Kustartilleriorder nr 62/63)
Provisorisk beskrivning av PPI-806 (M3656-806010) Fastställd 11/5 1962.
Fasta grupperingsplatser PS-33
I skrivelse från mitten av 80-talet redovisades följande platser med PS-33: Mellsten, Bodskär, Korsö, Landsort, Söderarm, St Roten, Kungsholmen, Gökalv, Utlängan, Åkesholmen, Laröd, Dalköping och Bungenäs, Hyppeln, Galterö, Donsö.Bemanning
Chef1
Stf chef
Ytobservatör
3
Ytplottare
3
Ytrapportör
3
Kock/bilförare
1
Båtförare
1 (på nsrr grupperad på ö).
Utrangering.
Stationen utgick ur den marina organisationen i mitten av 80-talet och ersattes av PS-615.
Ett ex finns vid Museet på Kungsholmen (Karlskrona) resp vid Vaxholms fästningsmuseum.
