Försvarets Historiska Telesamlingar

Marinen
Spaningsradar

PS-47

M3330-047081-9 (PS-47/S MT)

Luftspaningsradar på jagarna Halland och Småland samt kryssaren Göta Lejon.

PS 47: En på vardera Göta Lejon 1958, Halland och Småland 1958-59 samt flygvapnet en i Luleå 1959-78. I örlogshamnen i Karlskrona står en antenn.

Antenn till PS-47 på jagaren Småland (Maritiman, Göteborg)

PS-47 på kryssaren Göta Lejon

Tekniska prestanda

Frekvensband
L-bandet

Pulslängd

1,8 ms resp 4,7 ms.

Uteffekt

400 kW

PRF

500 Hz vid pulslängd 1,8 ms och 250 Hz vid pulsländ 4,7 ms

Antennrotationshastighet

10 varv/min

Antenn

Vertikal lobvinkel 30 grader cosec2-format och i horisontalplanet 2,3 grader

Tillverkare

Philips SGR 114 LW 03

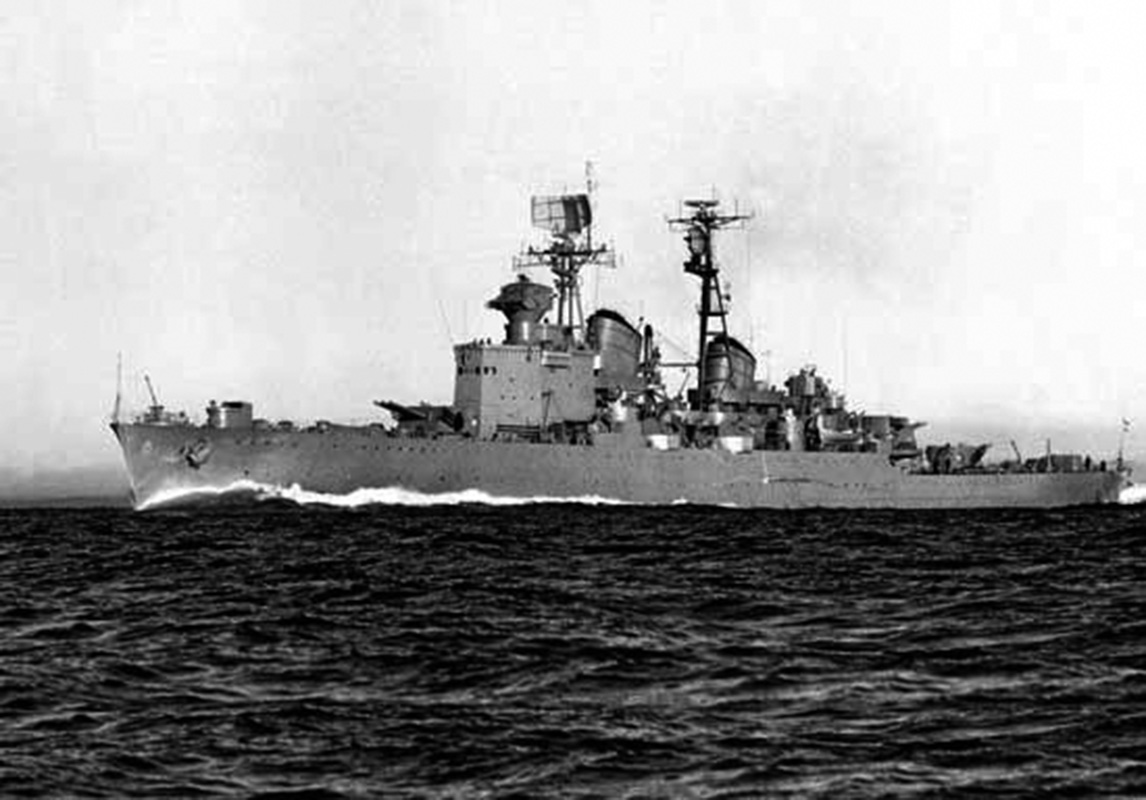

Kryssaren Göta Lejon

PS-47 på jagaren Småland

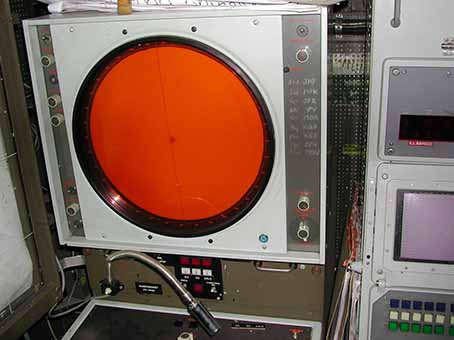

PPI för PS-47 på jagaren Småland (Maritiman)

Frekvensband	L-bandet
Pulslängd	1,8 ms resp 4,7 ms.
Uteffekt	400 kW
PRF	500 Hz vid pulslängd 1,8 ms och 250 Hz vid pulsländ 4,7 ms
Antennrotationshastighet	10 varv/min
Antenn	Vertikal lobvinkel 30 grader cosec2-format och i horisontalplanet 2,3 grader
Tillverkare	Philips SGR 114 LW 03
