Marinen
Spaningsradar
Kustbevaknings-/närspaningsradarstation typ PS-74
Varianter: M3330-074-071-6 (PS-74/F MT)
Leverantör: Decca (Decca 404)
Allmänt
Stationen var en konventionell navigeringsstation på X-bandet utan störskyddsfaciliteter som utnyttjades som kbsrr i flottans kustbevakningsorganisation och som närspaningsradarstation i KA underrättelseorganisation och som kbsrr i flottans kustbevakningsbataljoner/-kompanier.
Från PPI avlästes målläget (bäring och avstånd) som överfördes till ett plott i skala 1:50 000. Från plottet rapporterades målen därefter till överordnad stridsledingscentral (slc i t batt/spärrbat). Lägesangivelsen skedde i GEOREF. Kurs och fart beräknades. Om möjligt skulle också målet identifieras optiskt och identitet och storlek ingick då i rapporten till den högre chefen.
Rapporteringskapaciteten till högre chef var ungefär 3 samtidiga mål med en noggranhet på ca ± 2000 meter med en tidsfördröjning på upp till ca 10 minuter.
I KA ingick stationen ingick i tunga batteriers organisation med huvuduppgiften att förse batterichefen med uppgifter om fartyg i närområdet. Stationen utnyttjades också för invisning av artillerieldledningsradarn.
Stationen utnyttjades också som spanings- och navigeringsstation på flottans fartyg (PN-74).
Tekniska data
FrekvensbandX-bandet (9000 GHz,
3 cm)9320 - 9480 MHz
Pulslängd:
0,1 resp 0.5 us
Uteffekt:
20 kW
PRF:
1000 hz
Pulslucka 400-440 us.
Antennrotationshastighet:
24 rpm
Antenn:
6 fot, hornmatad
Vertikal lobvinkel 23 O
Horisontell lobvinkel 1,2 OMottagare:
Kända grupperingsplatser (PS-74F): Väderöarna, Varberg, Sandhammaren, Morups-Tånge, Kapelludden, Kalmar, Höganäs, Helsingborg, Bergkvara, Åhus.

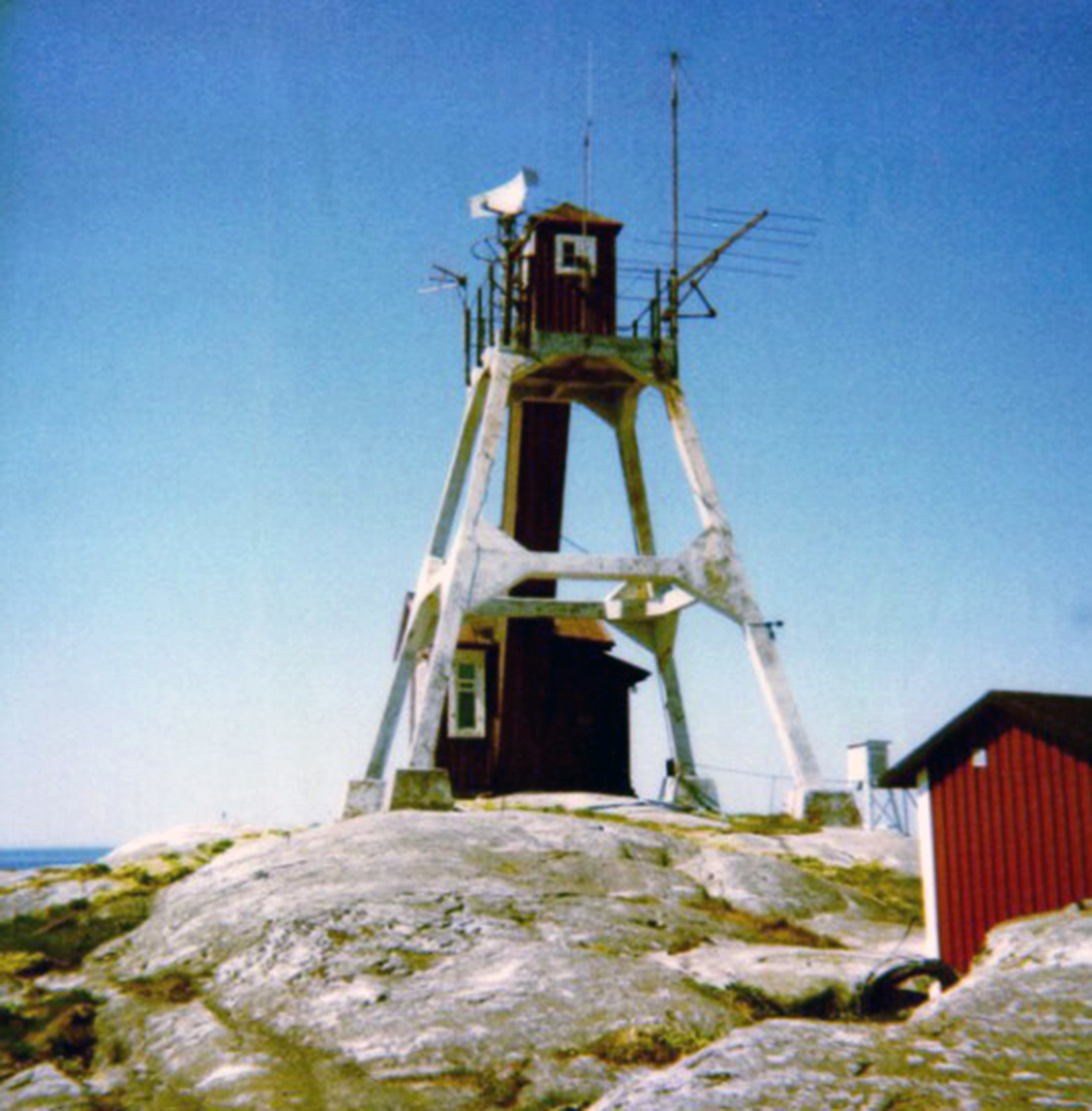

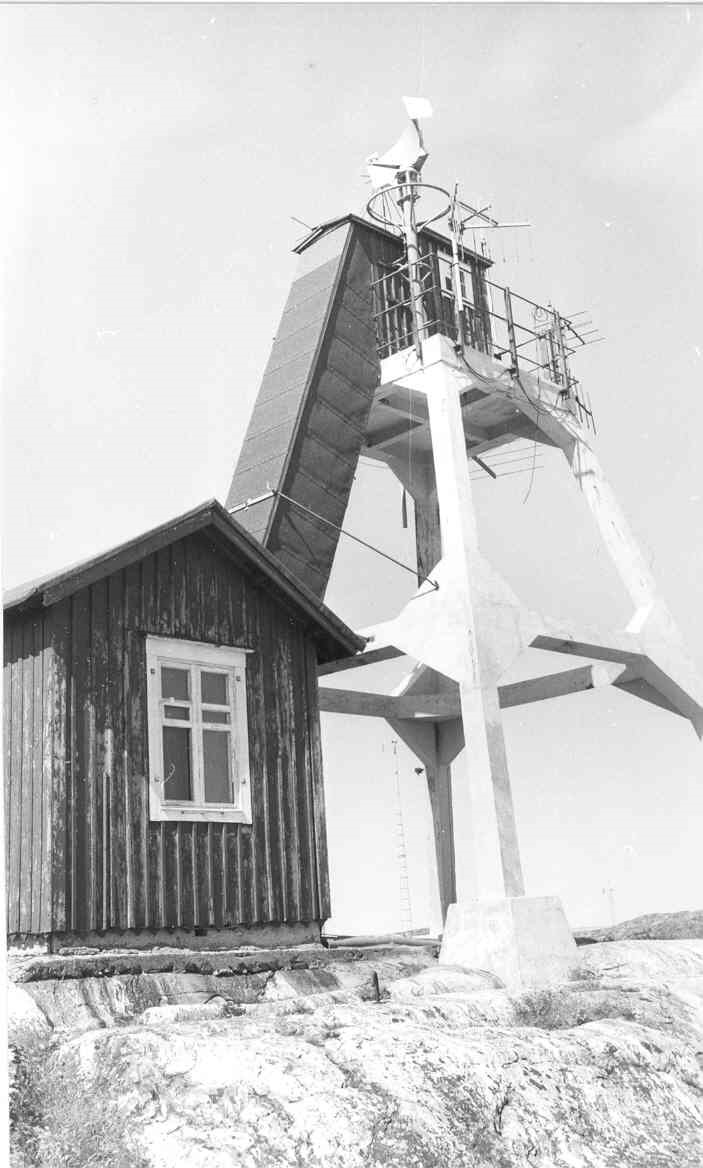

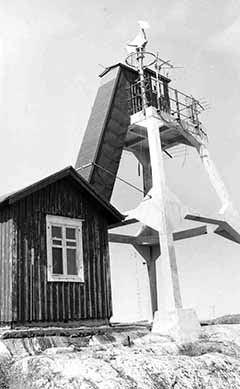

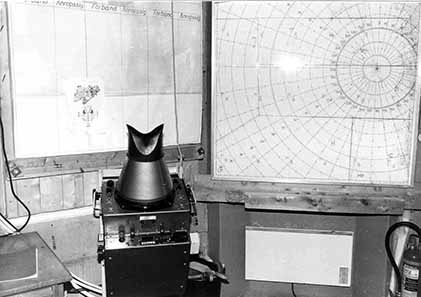

Kbsrr Väderöarna. Kbsrr Väderöarna PPI och stationsplott.

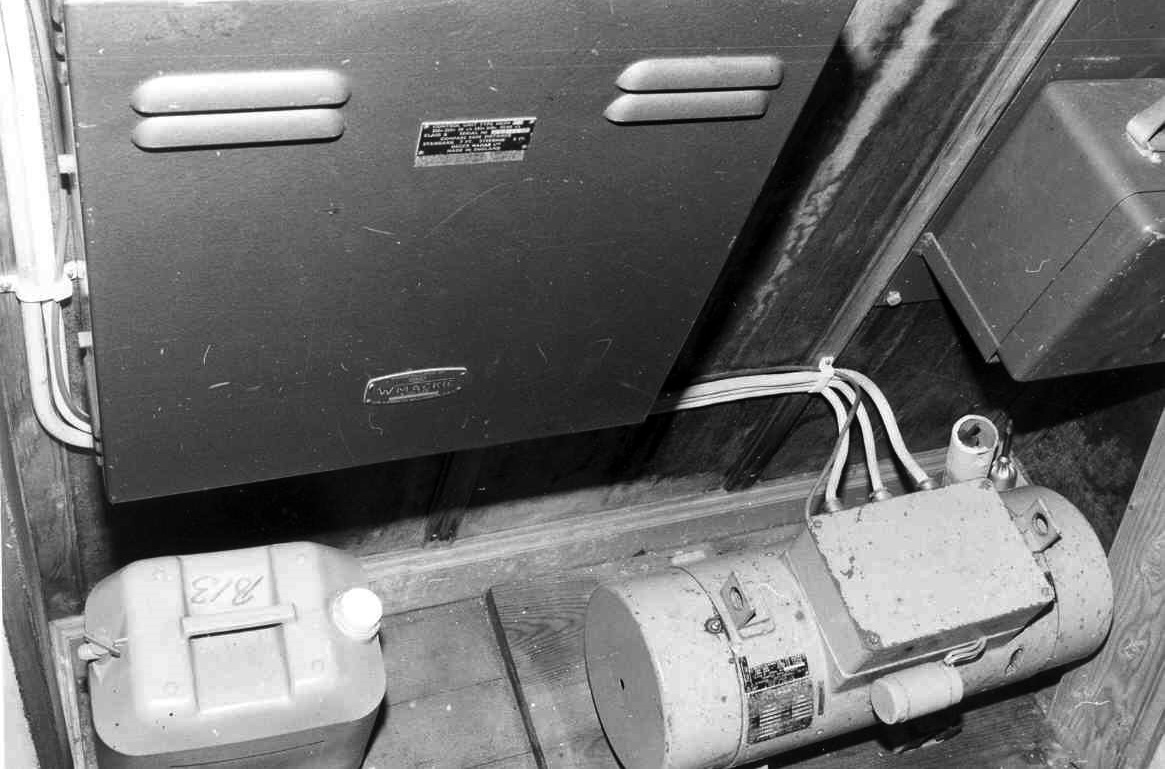

PS-74 Omformare. Kbsrr Väderöarna
