PH-13/R/F (PH-133/F) (1950-1986)


PH-13PH-13/R

PH-13 Antenn H80 på roterande mast, vridbord typ DV100 hänger i tyripod och till höger, PH-13/R.

Allmänt
Höjdmätningsradar PH-13/F, var med undantag av antennen, i stort sett helt identisk med spaningsradarn, PS141/R (se PS-14).

Höjdmätaren var försedd med en på kabinen placerad 6 m hög nickande antenn av typ slits- vågledarmatad cylindrisk parabol. Med hjälp av en på kabintaket placerad elmotor gjorde antennen en vertikalt nickande rörelse mellan -1 gr till + 25 gr. Nickhastigheten var ca 10 svep per min.

Antennen hade en lobbredd i vertikalplanet på 1,25 gr och i horisontalplanet på 5 gr.

Under transport var antennen upphängd utmed kabinens långsida.

Höjdmätaren förekom även som fast monterad med beteckningen PH-133/F. Den ingick i strilsystemet, bl.a. som höjdmätare till radarstationerna PS-16/F och PS-65/F.

Stationen bestod av en roterande mastanläggning med slitsmatad nickande antenn, typ H80, samt av en i bergrum fast installerad elektronikutrustning (typ PJ-21), alternativt ansluten till en i värn eller fritt uppställd rörlig, något modifierad radarkabin PH-13/R.

Den roterande masten var försedd med ett vridbord, typ OV FR0130, tillverkat av Oskarshamns varv.

Alternativa vridbordsupphängningar förekom.

Tekniska data
Se Spaningsradar PS-14

För mer information läs Markradarstation PJ-21 Författare: Del 1 Rune Erlandsson, Arboga; Del 2 Bo Rubens, FV. (1,7 MB) (F12/04)

Dokument som innehåller mer information om PH-13.

C2 History (8 MB pdf) Författare: Combitech AB.
C2 History (28 MB powerpoint-fil)

Förstudie angående den historiska radarutvecklingen inom Flygvapnet
(F11/04 ) (2 MB) Författare: Karl Gardh.

Markteleunderhållssystemet under tiden 1950 till 2000 (12,4 MB)
(F17/09) Författare: Örjan Eriksson.

PS-41 Historik (6,7 MB) Författare: K-G Andersson. (F01/05)

Spaningsradar PS-65/F (4 MB) Författare: Rune Erlandsson. (F03/04)

Stril 50 utdrag (1,1 MB) Författare: John Hübbert. (F03/07)

Detta dokument är ett utdrag ur det Stril 50 dokument som John Hübbert skrev för FHT:s räkning 2007. Detta dokument är publicerat i Flygvapenmuseums årsbok, Ikaros 2008.

Det finns nu en utökad version 2 av dokumentet.

De fullständiga Stril 50 dokumenten finns att läsa på Försvarshögskolan, Krigsarkivet, Flygvapenmuseum, F21 förbandsmuseum, Teleseum vid Ledningsregementet i Enköping och hos en del av Flygvapnets kamratföreningar.

STRIL-systemdokument, en sammanfattning (11 MB) Sammanställt dokument: Bengt Myhrberg. (F16/09)

Tidiga igenkänningssystem för flygplan (1,3 MB) Författare: K-G Andersson. (F04/08)


Artiklar ur TIFF

Radarn 101 år (nr 4/2005)


Länkar

Civila och militära radarstationer i Blekinge (Göran Mossbergs hemsida)

PH-13/R (AEF)

PH-133 (AEF)

PH-13, 1950-86 (Arboga Robotmuseum)

Höjdradar PH-13 (Bergrum.se)


Bilder

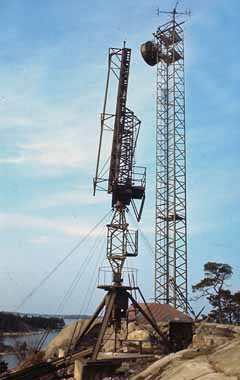

Antenn H80 på roterande mast. Länkmast bakomAntenn H80 montage på mast

Antenn H80 på roterande mast, länkmast bakom. Antenn H80 montage på mast.

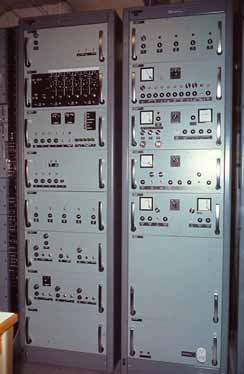

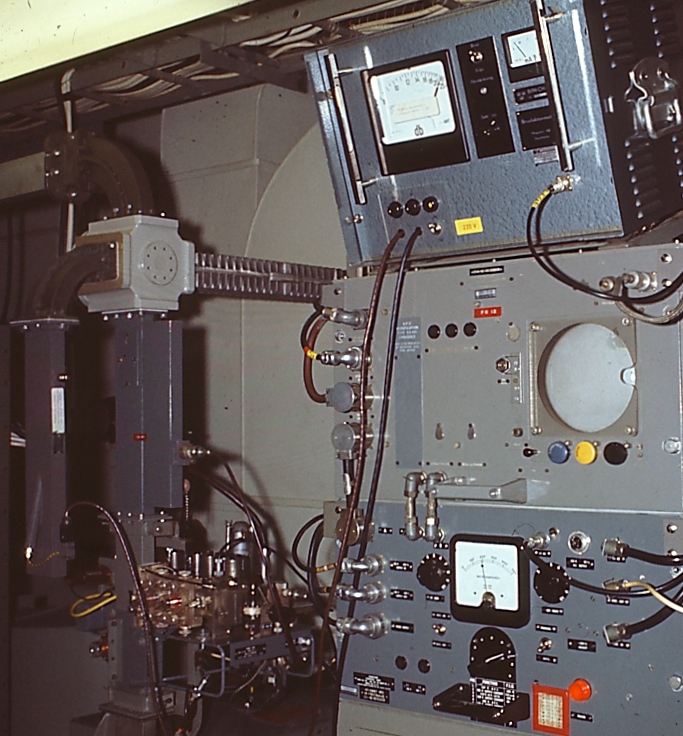

Ursprunglig PH-13/RArrangemang för mätning

Ursprunglig PH-13/R. Arrangemang för mätning.

PH-131 roterande mast

PH-131 roterande mast.
