PS-41/T (1951-1975)
Allmänt
Radarstation PS-41/T var en transportabel L-bands markradarstation för spaning mot flygplan.
Stationen som består av stapelbara enheter plockades ihop på marken och restes med hjälp av en stolpresare som ingick i utrustningen. Efter upp-rättning kunde stationen vara i drift inom två timmar.
Beroende på uppställningsplats kunde stationen utnyttjas för hög- eller låg spaning.
PS-41/T var försedd med en A-indikator med möjlighet till expanderat svep med en mils räckvidd samt ett PPI. Eventuellt samarbetande höjd mätnings-radar kunde fjärrstyras med en ratt på indikator enheten. Efterhand kompletterades PS-41 med en PPI 802 indikator.
Stationen tjänstgjorde sedan i många år som lågspaningsradar och bemannades i många fall av tekniker i reserven.
PS-41/T användes också under Kongokrisen som spanings station för de svenska J29 som flög under FN-flagg åren 1962-63.Stationen bestod i stort av följande enheter:
- Modulatorenhet
- Indikatorenhet
- Fördelningsenhet
- Antennvridenhet
- Ekobox
- Verktygs-och reservdelslåda
- Kraftaggregat
- Verktygs-och reservdelslåda för kraftaggregat
- Tält alt hydda
- Stolpresare
Tekniska data
|
|
|
|
|
|
|
|
|
|
|
|
För mer information läs PS-41 Historik (6,7 MB) Författare: K-G Andersson. (F01/05)
Dokument som innehåller mer information om PS-41.
Ballongburen radar (1 MB) Författare: K-G Andersson. (F15/09)

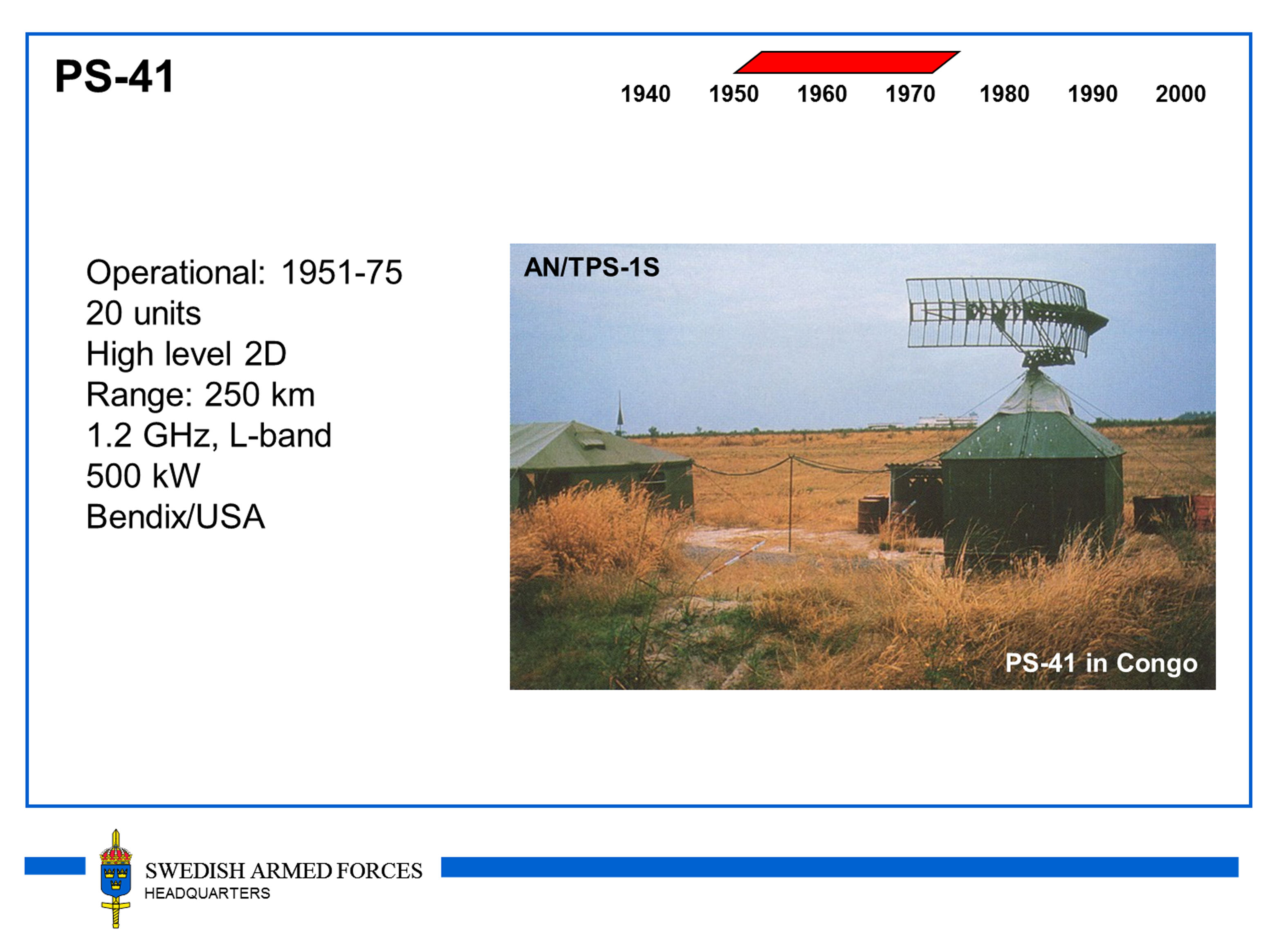

C2 History (8 MB pdf) Författare: Combitech AB.
C2 History (28 MB powerpoint-fil)Ekoradiostation ERIIIB (0,6 MB) Författare: Rune Erlandsson.
Förstudie angående den historiska radarutvecklingen inom Flygvapnet (F11/04 ) (2 MB) Författare: Karl Gardh.
Markteleunderhållssystemet under tiden 1950 till 2000 (12,4 MB) (F17/09) Författare: Örjan Eriksson.
Stril 50 utdrag (1,1 MB) Författare: John Hübbert. (F03/07)
Detta dokument är ett utdrag ur det Stril 50 dokument som John Hübbert skrev för FHT:s räkning 2007. Detta dokument är publicerat i Flygvapenmuseums årsbok, Ikaros 2008.
Det finns nu en utökad version 2 av dokumentet.
De fullständiga Stril 50 dokumenten finns att läsa på Försvarshögskolan, Krigsarkivet, Flygvapenmuseum, F21 förbandsmuseum, Teleseum vid Ledningsregementet i Enköping och hos en del av Flygvapnets kamratföreningar.
STRIL-systemdokument, en sammanfattning (11 MB) Sammanställt dokument: Bengt Myhrberg. (F16/09)
Artiklar ur TIFF
PS-41/T - vad var dé? del 1 (nr 3/96)
PS-41/T - vad var dé? del 2 (nr 4/96)
Radarn 101 år (nr 4/2005)
Länkar
De första radarstationerna på Gotland (Gotlands militärhistoria och Gotlands trupper)
PS-41(AEF)
PS-41, 1951-90 (Arboga robotmuseum)
Spaningsradar PS-41 (Bergrum.se)
Strilradar PS-41/T som gåva till USAF Museum (Arboga robotmuseum)
Film
Invigning värnlinjen + PS 41 på flygmuseumet i Ängelholm (PS-41 är med en kort snutt på slutet)
Bilder
Exempel på uppställning av TPS-1
(Läs TIFF-artiklar PS-41/T - vad var dé? del 1 och PS-41/T - vad var dé? del 2 angående TPS-1)

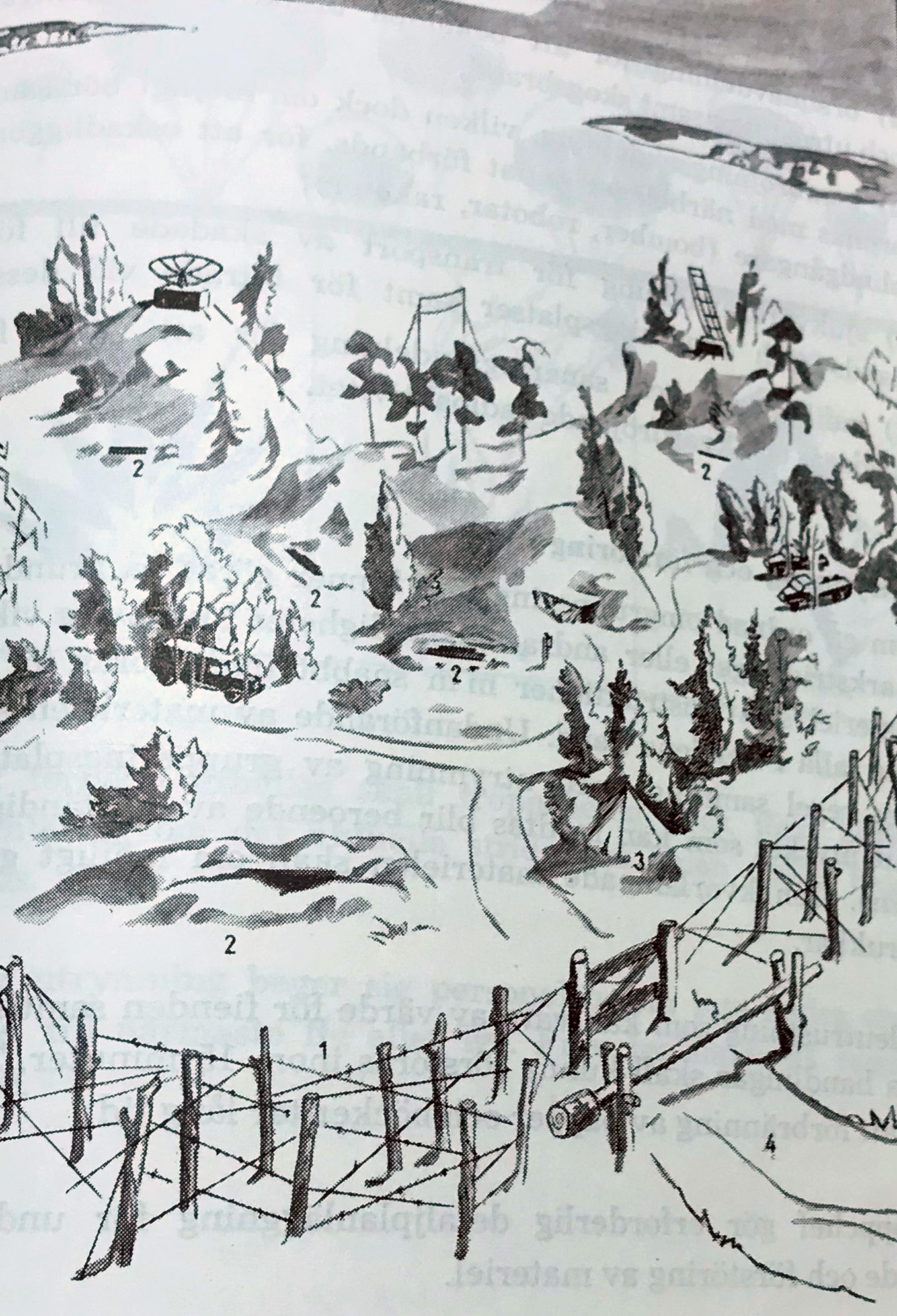

Grupperingsplats
1 Taggtrådsstängsel
2 Skyttevärn/närskydd
3 Fältförläggning
4 In/Utfart med vakt
